單相法測量三相變壓器空載損耗的接線方法
當現場停電無法提供空載試驗所用的三相電源時，可采用單相法測量三相變壓器的空載損耗，測量方法如下：
1、用單相～220V交流電源分別對變壓器的A、B、C各相做單相空載試驗。在進入?yún)?shù)設置界面時，在變壓器容量：狀態欄輸入所測得變壓器容量值，在高額定電壓：、低額定電壓：和接線方式：狀態欄，按銘牌所標值輸入。

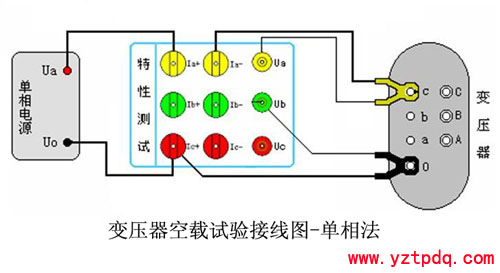

2、做A相空載時，將黃色測試鉗子夾在變壓器低壓側的a相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；測試鉗分粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。接線無誤后，接通單相～220V交流電源，待數值穩定后按《確定》鍵，此時完成a相測試。注意：完成a相測試后必須先斷開所加得～220V交流電源，然后換相測試（每測試完一相必須先斷開電源）
3、做B相空載時，將黃色測試鉗子夾在變壓器低壓側的b相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端。
4、做C相空載時，將黃色測試鉗子夾在變壓器低壓側的c相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端。
信息來源：m.yzmpos.com 信息整理：揚州拓普電氣科技有限公司生技部
