多個變壓器串聯方式的直流高壓電源工作原理
隨著科技的進步，高壓電源在越來越多的領域得到應用。“高壓電源”這個名詞是依據其輸出電壓來定義的。直流高壓電源所涉及的領域其實非常寬廣，大到電力系統的直流高壓輸變電系統，小到家用的電蚊拍，都可以算是這個領域里的東西。在這里我主要想說說的是屬于電子電源領域的高壓電源。這個領域的高壓電源，主要的應用有：醫療安檢無損檢測領域應用的X光系統、一些粒子加速器系統、工業煙氣除塵、耐壓測試儀表、靜電裝置、氣體激光器等。
高壓電源zui主要的技術特點，就是在于輸出電壓很高。高的輸出電壓對很多方面提出了特別的要求——元器件耐壓的要求、結構設計的要求、絕緣材料的要求等。與此同時，電路結構上也有異于通常的結構。通常對于輸出10KV以下的電源，可以直接采用傳統的各種拓?fù)浣Y(jié)構。但是對于電壓更高的電源，就要對電路結構作一些修改，以滿足更高電壓的輸出。由于變壓器初級部分的功率器件的耐壓限制，一般驅動部分依然是傳統的開關電源拓?fù)?，?duì)電路結構的修改，主要是集中在變壓器以及后面的整流電路上。下面主要對這兩部分進行討論。

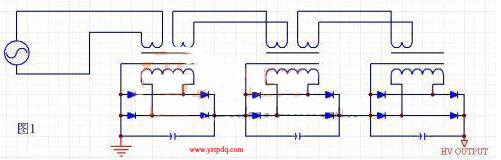

如多個變壓器串聯方式電路示意圖所示。
特點是：每個變壓器的升壓比不是很高，磁芯與次級繞組間的壓差不大。
優點是：適合大功率輸出。變壓器繞組對磁芯的絕緣容易處理。
缺點是：每個變壓器要傳遞的功率不一樣，zui低壓端的變壓器傳遞功率zui大，zui高壓端的變壓器傳遞功率zui高。每個變壓器對地絕緣要求不同。zui高壓端的變壓器對地絕緣要求zui高。由于變壓器存在漏感，所以越是遠離驅動輸入的變壓器，其回路中等效的漏感就越大。那么變壓器實際輸出的電壓是有差異的，即便匝比都是一致的。
高壓電源zui主要的技術特點，就是在于輸出電壓很高。高的輸出電壓對很多方面提出了特別的要求——元器件耐壓的要求、結構設計的要求、絕緣材料的要求等。與此同時，電路結構上也有異于通常的結構。通常對于輸出10KV以下的電源，可以直接采用傳統的各種拓?fù)浣Y(jié)構。但是對于電壓更高的電源，就要對電路結構作一些修改，以滿足更高電壓的輸出。由于變壓器初級部分的功率器件的耐壓限制，一般驅動部分依然是傳統的開關電源拓?fù)?，?duì)電路結構的修改，主要是集中在變壓器以及后面的整流電路上。下面主要對這兩部分進行討論。
如多個變壓器串聯方式電路示意圖所示。
特點是：每個變壓器的升壓比不是很高，磁芯與次級繞組間的壓差不大。
優點是：適合大功率輸出。變壓器繞組對磁芯的絕緣容易處理。
缺點是：每個變壓器要傳遞的功率不一樣，zui低壓端的變壓器傳遞功率zui大，zui高壓端的變壓器傳遞功率zui高。每個變壓器對地絕緣要求不同。zui高壓端的變壓器對地絕緣要求zui高。由于變壓器存在漏感，所以越是遠離驅動輸入的變壓器，其回路中等效的漏感就越大。那么變壓器實際輸出的電壓是有差異的，即便匝比都是一致的。
