應用頻率響應相關系數分析和判斷變壓器繞組變形的方法
1 前言
作為電力系統中重要的主設備，變壓器的健康狀況將嚴重影響電網的安全運行。變壓器在運行中不可避免地要受到短路電流的沖擊，一旦短路故障發生在變壓器出口附近，變壓器將承受巨大的、不均勻的軸向和徑向應力作用，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，嚴重時將直接造成突發性損壞事故。
變壓器繞組發生局部變形以后，有的會立即發生損壞事故，更多的仍能繼續運行一段時間，運行時間長短取決于變形程度和部位。絕緣距離發生改變或絕緣受到損傷會導致局部放電發生，遇到過電壓作用時有可能發生匝間、餅間擊穿，導致突發性絕緣事故，甚至在正常運行電壓下，因局部放電的長期作用造成絕緣擊穿；繞組機械性能下降，抗短路能力降低，再次遭受故障短路電流沖擊時，繞組的變形現象加劇，甚至因承受不住巨大的電動力作用而發生損壞。
2 頻率響應法原理
變壓器繞組在較高頻率的電壓作用下，每個繞組均可視為一個由線性電阻、電感（互感）、電容等分布參數構成的無源線性雙口網絡。如果繞組發生變形，繞組內部的分布電感、電容等參數必然改變，導致其等效網絡的傳遞函數H(jω)的零點和極點發生變化，從而使網絡的頻率響應特性發生變化。
變壓器繞組的幅頻響應特性采用掃頻檢測方式獲得，如圖1所示。連續改變外施正弦波激勵源Vs的頻率f(角頻率ω=2πf)，測量在不同頻率下的響應端電壓V2和激勵端電壓V1的信號幅值之比，獲得指定激勵端和響應端情況下的繞組幅頻響應特性。測得的幅頻響應特性曲線常用對數形式表示，即對電壓幅值之比進行如下處理：H（f）=20Log[V2(f )/V1(f )] 式中：H（f）為頻率f時傳遞函數的模│H(jω)│；V2(f )和V1(f )為頻率為 f 時響應端和激勵端電壓的峰值或有效值│V2(jω)│和│V1(jω)│。
當變壓器發生變形或位移等現象時，其變形位置所在的線匝對地電容或?qū)ζ渌€匝的電容以及自身的電感也會發生變化，其頻率響應特性也隨之改變，即頻率響應發生幅度變化和諧振頻率發生改變。因此，可以通過比較變壓器繞組的頻響特性來診斷變壓器繞組是否變形。經驗及理論分析表明，幅頻響應特性曲線中的波峰或波谷分布位置及分布數量的變化，是分析變壓器繞組變形程度的重要依據。掃描頻率由低向高變化時，感抗和容抗起的作用也不相同，由電感起主要作用逐漸向電容起主要作用過渡。幅頻響應特性曲線低頻段（1kHz—100kHz）的波峰或波谷位置發生明顯變化，通常預示著繞組的電感改變，可能存在匝間或餅間短路情況。幅頻響應特性曲線中頻段（100kHz—600kHz）的波峰或波谷位置發生明顯變化，通常預示著繞組發生扭曲和鼓包等局部變形現象。幅頻響應特性曲線高頻段（>600kHz）的波峰或波谷位置發生明顯變化，通常預示著繞組的對地電容改變，可能存在線圈整體移位或引線位移等情況[1]。頻率較高時，繞組的感抗較大，容抗較小，由于繞組的餅間電容遠大于對地電容，波峰和波谷分布位置主要以對地電容的影響為主。

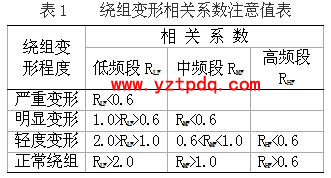

相關系數是表明兩條曲線波峰或波谷分布位置及分布數量變化的量化參數，直觀地描述了頻響曲線之間的相似程度。數值越大表明兩條曲線重合度越好，越小表明重合度越差，它是判斷繞組是否變形的主要數值判據。變壓器繞組變形測試儀對相關系數的規定見表1，在實際應用中我們發現其高頻段相關系數受外界影響較大，高頻段相關系數僅供參考。
近年來，頻率響應分析技術在對遭受短路沖擊、突發事故和碰撞的變壓器繞組變形測試方面得到了廣泛應用，并取得了良好效果。鑒于目前尚無統一的判據和標準，在判斷繞組是否變形時，與歷史曲線比較就顯得尤為重要。因此，對新安裝和已運行變壓器普查建立原始的繞組變形頻率響應特性檔案對以后判斷結論的準確性有極大的幫助。
湖北省宜昌供電公司于2002年5月開始進行原始頻響曲線的建檔工作，到目前為止，使用變壓器繞組變形測試儀測試了110KV及以上電壓等級80臺次變壓器，Y繞組接線方式是：中性點激勵，繞組線端分別響應；D繞組接線方式是：a、b、c激勵，b、c、a分別響應。對組別為YN，yn0,d11的變壓器原始“指紋”曲線進行分析，有以下幾個特點和結論：
1) 中低頻部分（10—600KHz）的頻響曲線具有較豐富的諧振點，這些諧振點的變化可以靈敏地反映了變壓器繞組斷股、鼓包、扭曲、餅間錯位等變形情況，而高頻部分（600KHz以上）雖能反映出變壓器繞組位移，但受雜散電容影響和干擾較大[1]。在分析判斷時，應重點注意中、低頻部分，高頻部分僅作參考。
2) 電壓等級越高，匝數越多，頻響曲線吻合得越好。在兩網改造無載調壓改為有載調壓中，有許多老變壓器加裝了調壓變，調壓變的三相頻響曲線差別較大。
3) 頻響曲線波峰波谷的位置取決于分布電感與分布電容，繞組電阻影響較小，繞組三相電阻不平衡對相關系數影響不大。直流電阻測試前后，磁路中的剩磁對頻響曲線有一定的影響，但影響不大。
4) 對原始頻響曲線相關系數進行分析，發現有一部分110KV變壓器三相頻響曲線并不完全吻合，三相頻響曲線存在差異的原因主要有兩點：一是繞組本身固有分布參數的差異，每相繞組電抗值一定，但分布電容值不一定相同（如繞組與相鄰繞組距離不等，與油箱壁距離不等，雜散電容不等），導致無源線性雙口網絡不一致；二是繞組變形測試時變電站電磁場干擾，三相套管端子處感應電幅值和相位不同，感應電壓值遠大于儀器輸出電壓值，使得三相繞組頻響曲線不一致。如果按正常變壓器低頻相關系數應大于2，中頻相關系數應大于1 的頻響曲線相關系數的判據來衡量，有許多110KV電壓等級的新變壓器都要下出已變形的結論，所以在實際運用中我們不能以橫向比較來判定變壓器已經變形。
5) 套管端子上的測試線夾與激勵（響應）元件之間的引線長短對測試影響較大[2]，引線長短是影響分析結果的關鍵所在，為了保證測試環境的一致性，有必要對試驗引線的布置方式和信號源的位置做出約定，我們現在規定激勵（響應）元件盒一律懸于套管第三片（從上往下數）瓷裙處，這樣就保證了每次測試時引線長度的一致性。還發現變電站電源諧波分量太高，試驗電壓不穩，地網零序電流干擾，變電站強電暈，儀器附近有高諧振蕩（電焊機等）等也會對曲線產生影響，筆者曾做過一次試驗，三十米內有電焊機工作的話，得出的頻響曲線是一條有許多毛刺的直線，沒有明顯的波峰和波谷。
6) 電抗變化對相關系數的影響：筆者曾做過一次試驗，夜明珠#1變，型號為SFZ9-20000/110±8*1.25%/11，表2為分接開關處于1，2，3檔時的A相頻響曲線相關系數。

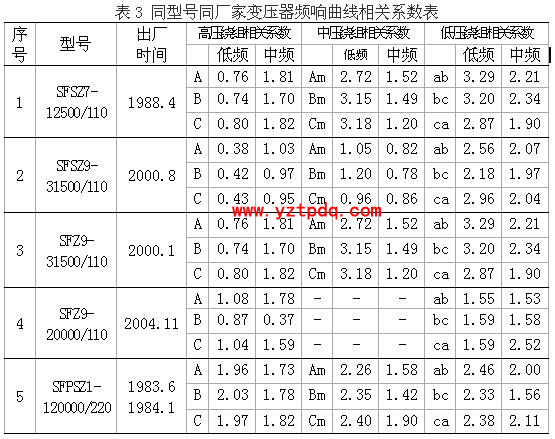

7) 同型號同廠家變壓器頻響曲線相關系數分析：對宜昌電網中5種型號的10臺變壓器（其中220KV變壓器2臺，110KV變壓器8臺）相關系數分析，發現同型號變壓器低壓側對應繞組頻響曲線一致性明顯好于中高壓側繞組，高壓側一致性最差。具體數據見表3，原因在于：一，高壓套管位置較高，受感應電壓影響較大；二是引線與套管之間的雜散電容的影響。因此在實際判斷繞組有無變形時，若無原始曲線需要與同廠同型同期變壓器測試結果相比較時，應對高中低三側繞組區別對待，高壓側繞組頻響曲線僅有參考價值。
根據測試數據對變壓器繞組變形進行判斷時一定要慎重，應反復多次在相同的條件下進行比較，并與原始頻率響應曲線比較的結果為主要依據。沒有原始數據時，若三相頻響曲線一致性好，可認為繞組沒有變形；若三相頻響曲線一致性不好，不能輕易認為繞組發生了變形，變壓器是否存在變形則須作進一步分析。因為繞組本身固有分布參數的差異也會造成相間頻率響應曲線一定程度的不一致。
應用頻響分析法判斷變壓器的變形狀況是一門新技術，實際應用沿需積累更多的經驗，是否變形應結合相關測試手段并參考相關信息進行分析。相關測試手段包括電氣試驗，短路阻抗測量，空載損耗，油質色譜分析等，必要時吊罩進行檢查。相關信息包括變壓器短路電流的大小，繼電保護是否靈敏動作，故障錄波圖分析。
頻響法可快速測量短路阻抗0.2%—0.3%的變化，但如何從量值上判斷結果并與短路阻抗的變化統一起來，需積累經驗。頻響法進行變形分析判斷目前尚無一個公認的分析判斷指標，再加上測試儀器靈敏度高，受外界因素影響較大，在實際工作中往往易引起誤判斷。筆者曾多次組織短路后繞組變形的診斷，在這里結合自己的實際工作經驗僅舉三個例子以闡述如何避免誤判斷。
1) 2003年7月9日，雨天， 220KV白家沖變電所10KV白寶線白803開關線路故障，造成白803開關柜出線電纜短路，白家沖2#主變10KV限流電抗器速斷動作，主變?nèi)齻?cè)開關跳閘。高中低三側繞組頻響曲線吻合性相當好，波峰、波谷分布相當一致，三側繞組相關系數滿足表1正常繞組的規定，我們認為該變壓器未出現變形。

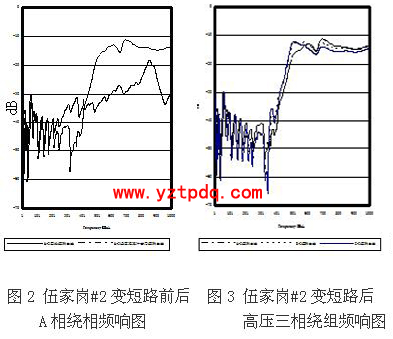

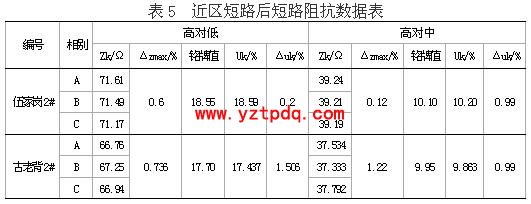

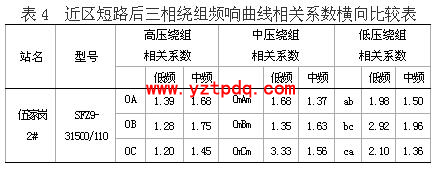

2) 2004年6月14日，雨天，110KV伍家崗變電站10KV宜12開關線路因樹障產生鐵磁諧振過電壓造成2#主變10KV側開關相間閃絡并發生爆炸，保護正確動作跳2#主變?nèi)齻?cè)開關。該變壓器2003年11月曾做過繞組變形試驗，留存了原始頻響曲線，因此可以做縱向分析。中低壓繞組低段段相關系數都大于2，中頻段都大于1，認為中低壓繞組未出現變形。高壓繞組高頻部分相關系數大于2，但中頻相關系數小于1，分別為0.42、0.44、0.41，圖2為A相頻響圖。如果僅從相關系數上來判斷，就會得出高壓繞組已出現明顯變形的結論。中頻段波分布電感和分布電容的變化都會使波峰和波谷出現位移。為了確認我們的結論，加做了短路阻抗試驗，因試驗容量不夠，我們未做中壓對低壓短路阻抗值，高壓對低壓繞組的三相電抗值和高壓對中壓繞組的三相電抗值分別相差0.6%、0.12%，短路阻抗與銘牌值也無大的變化，相差分別為0.2%、0.99%，短路阻抗的結果顯示未出現變形，這與我們頻響曲線分析的結果互相矛盾。如果高壓繞組出現明顯變形，會導致中壓繞組的分布電容出現一定的變化，中壓繞組的頻響曲線也會與原始曲線出現一定的差異，而中壓繞組頻響曲線吻合性相當好，這也從另一個方面否定了高壓繞組明顯變形的可能。又對高壓三相繞組頻響曲線進行橫向分析：2003年11月的高壓繞組三相頻響曲線中頻段相關系數分別為2.08、1.99、1.89，短路后三相繞組中頻段相關系數為1.68、1.75、1.45，一致性也相當好（圖3為三相橫向比較頻響圖），這也使我們更加堅信高壓繞組未出現變形，畢竟三相同時出現變形的機率太小。這三點分析都認為高壓繞組未出現變形，再考慮到短路后三相差動保護動作，電氣試驗情況良好，色譜數據正常，因此下出了高壓繞組未出現變形的結論。該變壓器投運后安全運行至今，多次的色譜追蹤也顯示該變壓器無異常，這說明當初的分析和判斷是正確的。
1) 若三相頻響曲線橫向比較一致性好，可認為繞組沒有變形；若三相頻響曲線一致性不好，不能認為繞組發生了變形，變壓器是否存在變形則需作進一步分析。
2) 在實際判斷繞組有無變形時，若無原始曲線需要與同廠同型同期變壓器測試結果相比較時，應對高中低三側繞組區別對待，高壓側繞組頻響曲線僅有參考價值。
3) 在用頻率響應法判斷繞組是否存在變形時，以頻響曲線與歷史曲線縱向比較為主要依據，相關系數好（波峰和波波谷無位移）說明繞組未變形，如果相關系數不好，必須輔以阻抗電壓法加以驗證，并參考三相繞組頻響曲線進行橫向比較。在阻抗電壓變化高于4%時，表明變壓器繞組已發生嚴重變形，應該立即退出運行；阻抗電壓變化高于2%時應引起足夠的重視。
4) 頻響法靈敏度高，易受外界干擾的影響，引線長短、感應電壓、雜散電容等因素影響程度較大，在現場試驗時要引起重視，避免誤判。
