解析電流互感器（CT）二次負荷對保護和測量的影響
1、文章引言
廠礦企業供配電系統中廣泛使用的電流互感器在安裝使用過程中，要注意選型和二次負荷的計算，滿足保護裝置的可靠性和測量儀表準確性的要求。
2、電流互感器的選擇
電流互感器的二次電流有5A和1A兩種規格，低壓配電系統普遍使用的是5A規格，現場使用指針式和數字式電流表。
3、電流互感器二次負荷的計算
電流互感器負荷是指二次回路所接的阻抗，通常有兩部分組成，一部分是測量儀表或繼電器阻抗，另一部分是連接導線阻抗。

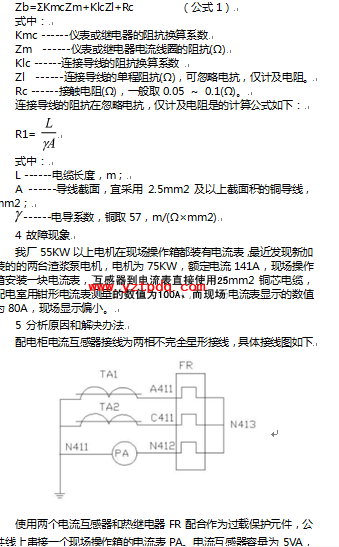

二次負荷Zb可按下式計算

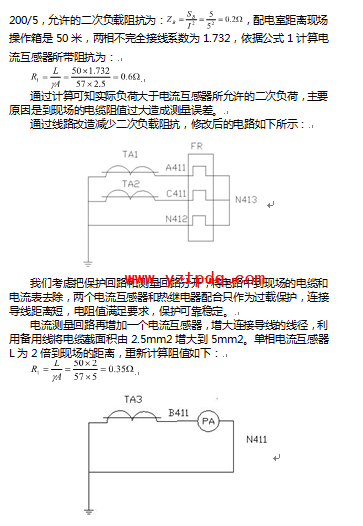

最好的解決辦法是不增大電纜截面積的情況下，應該優先選用200/1的電流互感器，同樣5VA的容量下允許的二次負荷為5Ω，原來的2.5mm2電纜足夠滿足要求，不會增加很多成本，同時滿足更遠距離的測量要求。
我們計劃將55KW以上電機的電流信號都轉換為4-20mA的模擬信號，傳入PLC控制系統，在中控室進行顯示、報警、記錄，更好的滿足生產的需要。
信息整理：揚州拓普電氣科技有限公司 信息來源：m.yzmpos.com
廠礦企業供配電系統中廣泛使用的電流互感器在安裝使用過程中，要注意選型和二次負荷的計算，滿足保護裝置的可靠性和測量儀表準確性的要求。
2、電流互感器的選擇
電流互感器的二次電流有5A和1A兩種規格，低壓配電系統普遍使用的是5A規格，現場使用指針式和數字式電流表。
3、電流互感器二次負荷的計算
電流互感器負荷是指二次回路所接的阻抗，通常有兩部分組成，一部分是測量儀表或繼電器阻抗，另一部分是連接導線阻抗。
二次負荷Zb可按下式計算
最好的解決辦法是不增大電纜截面積的情況下，應該優先選用200/1的電流互感器，同樣5VA的容量下允許的二次負荷為5Ω，原來的2.5mm2電纜足夠滿足要求，不會增加很多成本，同時滿足更遠距離的測量要求。
我們計劃將55KW以上電機的電流信號都轉換為4-20mA的模擬信號，傳入PLC控制系統，在中控室進行顯示、報警、記錄，更好的滿足生產的需要。
信息整理：揚州拓普電氣科技有限公司 信息來源：m.yzmpos.com
