電力變壓器的聯結組標號試驗方法
電力變壓器聯結組標號試驗（電壓矢量關系校定）是檢驗繞組的繞向、繞組的聯結組及線端的標志是否正確。聯結組標號是變壓器并聯運行的條件之一，驗證聯結組標號、檢査繞組間電壓矢量關系有多種方法，現推薦目前常用的三種。
1、電壓比電橋法
這種方法是目前較常用而簡便的方法；電橋本身有常見的聯結組標號（0、6、11、5）的接收回路，在進行電壓比測量的同時，也驗證了聯結組標號、檢査了繞組電壓的矢量關系；對于電壓比電橋沒有聯結組標號的產品，只要適當?shù)母淖儺a(chǎn)品與電橋的連接，就可以用電橋上的聯結組標號去進行GB 1094.1中所規定的各種聯結組標號產品的試驗；具體方法見表1-1。

2、雙電壓表法
當電壓比測量時所用電橋沒有確定聯結組標號的功能或采用其他方法無法驗征產品高、低壓間的電壓矢童關系時，需用雙電壓表法驗證。

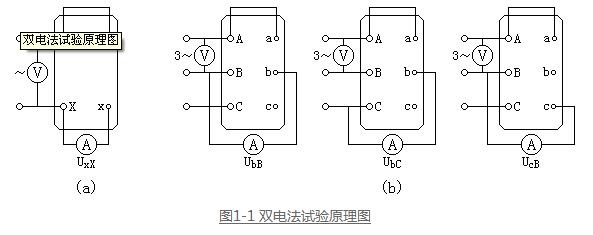

2.1 采用雙電壓表法試驗時，單相按照?qǐng)D1-1（a）、三相按照?qǐng)D1-1（b）接線。
先連接A—a，然后在試品的高壓側施加適當?shù)碾妷海ㄍǔ２怀^(guò)300V, —般為100V），依次測量X—x間電壓（單相）或B—b、C—c和B—c的線端電壓（三相）。
將測得的各電壓（X—x或B—b、C—c和B—c）和表1-2種的第5欄所列響應電壓相比較，如果分別相等，則試品的聯結組矢量標號為第1欄中的標號。
電壓計算如F：
L=U2r×√(1+K+K2)
P=U2r×√(1+K2)
R=U2r×√[1+(√3)K+K2]
M=U2r×(K-1)
N=U2r×√(1-K+K2)
Q=U2r×√[1-(√3)K+K2]
T=U2r×(1+K)
式中：
L、P、R、M、N、Q、T——各相應電壓計算值（表1-2第5欄）；
U2r——試驗時低壓的線電壓；
K——試品的額定電壓比。

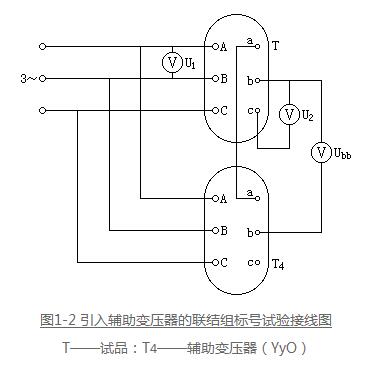

2.2 如果被試變壓器的電壓比超過30倍時，各電壓值的區別很??；可采用一臺輔助變壓器，其聯結組標號為YyO或Ii0,按照?qǐng)D1-2連接；此時應以輔助變壓器的同名線端代替被試變壓器的高壓端（見圖1-2，以輔助變壓器的a、b、c代替A、B、C端)，同前測量比較各電壓值；但在L～T的值時，必須以K1代替K，此時：
K1=K/Ka
式中：
Ka——輔助變壓器的電壓比。



3、測試儀法
變比測試儀是一種自動化程度髙、測量準確、功能齊全的目前采用的較為常見方法。
3.1 變比測試儀是以微處理器為核心對整機進行控制，可實現自動加壓、測試、計算和顯示等功能：可自動對產品進行繞組電壓矢量關系及聯結組標號的識別檢定，并能進行電壓比測量。
TPZBC-E全自動變比測試儀是拓普電氣新推出的專業變比測試設備，可用于電力系統的三相變壓器測試，特別適合于Z型繞組變壓器、整流變壓器和平衡變壓器測試。儀器采用了大屏幕液晶顯示，全中文菜單及漢字打印輸出，人機界面友好，功能完善，操作方便，是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的專業儀器。
3.2 接線方法：三相變壓器的高壓側A、B、C、O分別接H插座的黃、綠、紅、黑四個夾子，低壓側對應接L插座的四個夾子；單相變壓器高壓側與低壓側都接黃色和黑色夾子，其他夾子懸空；具體的操作方法見全自動變比測試儀的使用說明書。
注：高、低壓側應正確對應接線，切不可接反。
信息整理：揚州拓普電氣科技有限公司  信息來源：m.yzmpos.com
