電流互感器（CT）二次額定電流1A和5A的區別與應用選擇
在選擇電流互感器（CT）的時候，互感器二次輸出是5A好還是1A好。這里我們一起探討下，到底是二次輸出是1A好還是5A好以及我們?yōu)槭裁匆x1A的電流互感器。
國標GB1208-2006《電流互感器》中規定，額定二次電流標準值為1A、2A和5A，經實際應用，1A電流互感器和5A相比有許多優點，當測量和保護的傳輸距離較大時，如電流表安裝在現場，就優先選用1A電流互感器，其原因如下：
1、線路功能耗降低，線路功耗與通過電流平方成正比，二次電流為1A的互感器和5A相比降低功耗25倍，即1A的功耗公5A的4%。在設計1A系統時，一般只需計算測量和保護儀表的阻抗（忽略接觸電阻）
2、傳輸距離加大：電流互感器二次負載計算公式s=I²Z,在相同負載下，二次電流為1A互感器的傳輸距離是5A的25倍，有利于遠距離測量和保護，這樣可避免增選5/1A中間互感器或選用大容量互感器。
3、電線截面減?。捍笾行凸S，當儀表和互感器安裝距離較遠（例如單程長度40cm），從表2可以看出，當選項用5A、10VA互感器，電線 截面需4mm²,如選用1A、5VA互感器，電線截面只需1mm².截面減少，投資降低。
二次電流為1A的電流互感器與二次電流為5A的電流互感器相比、帶負載能力更強的理由
這得根據電流互感器二次接什么來確定，早期的計量和控制設備都是5A，所以用5A的較多。現在由于電子技術的大量應用，1A的逐漸多了起來，相對5A的功耗較小，傳輸距離長，在沒有設備要求限制的情況下可優先選擇。
電流互感器工作原理是依據電磁感應原理。電流互感器是由閉合的鐵心和繞組組成，它的一次側繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次側繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的二次側回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。電流互感器是把一次側大電流轉換成二次側小電流來測量 ，二次側不可開路。這里強調下一般互感器二次是不能開路的。

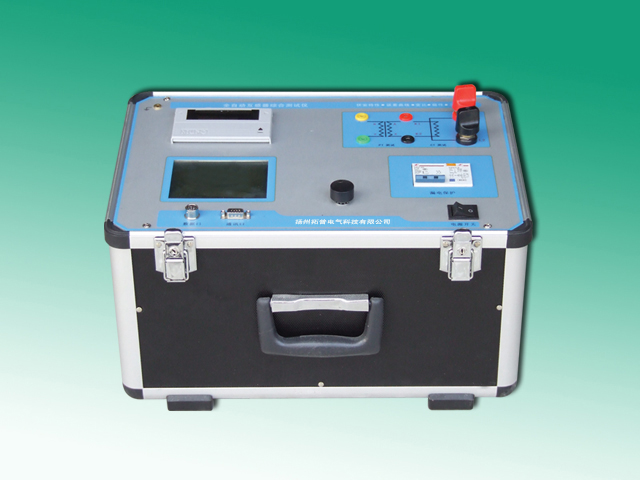

信息整理：互感器特性綜合測試儀生產廠家揚州拓普電氣科技有限公司
