拓普品牌TPXZB系列變頻串聯諧振試驗成套裝置技術參數
應用場合
揚州拓普電氣科技有限公司專業打造的TPXZB系列變頻串聯諧振試驗成套裝置，廣泛應用于電力、冶金、石化等行業，適用于大容量、高電壓的電容性試品，如發電機組、電力變壓器、GIS、高壓交聯電纜、互感器、套管等的交接試驗和預防性試驗。
工作原理
變頻串聯諧振試驗成套試驗裝置運用串并聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓。通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；回路的諧振頻率取決于被試品電容CX和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
同比靚點
彩色大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
能靈活整定實驗電壓、調頻范圍、加壓時間
試驗結果能計算出被試品電容
體積小、重量輕、操作方便
分辨率高、頻率分辨率為0.001HZ
安全可靠高、系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全試驗結果可打印可升級造作軟件
成套組成

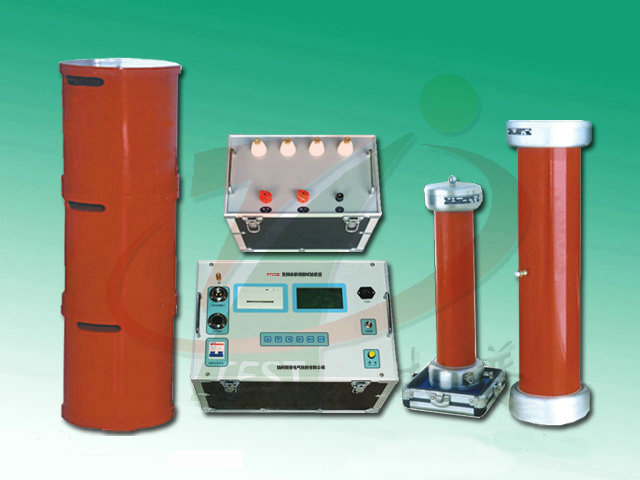

成套裝置組成為變頻調壓電源、勵磁變壓器、電抗器、電容分壓器及補償電容器（選配件）。
技術參數
環境溫度：-10～45℃
環境濕度：≤90%
海拔高度：≤2000M
電源輸入：220V±10%單相 50Hz 輸出0～220V(≤10KW)
380V±10%三相 50Hz 輸出0～400V
額定試驗容量：0～8000KVA（選擇）不穩定度：≤0.05%
諧振電壓：0～1000KV（選擇） 輸出波形：正弦波
頻率調節范圍：0.1～300Hz 波形畸變率：≤0.5%
系統測量精度: 1 級 噪聲:≤60dB
頻率調節分頻率:0.01Hz
電抗器Q值:30～200（選擇）
信息整理：TPXZB系列變頻串聯諧振試驗成套裝置原產廠家揚州拓普電氣科技有限公司
揚州拓普電氣科技有限公司專業打造的TPXZB系列變頻串聯諧振試驗成套裝置，廣泛應用于電力、冶金、石化等行業，適用于大容量、高電壓的電容性試品，如發電機組、電力變壓器、GIS、高壓交聯電纜、互感器、套管等的交接試驗和預防性試驗。
工作原理
變頻串聯諧振試驗成套試驗裝置運用串并聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓。通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；回路的諧振頻率取決于被試品電容CX和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
同比靚點
彩色大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
能靈活整定實驗電壓、調頻范圍、加壓時間
試驗結果能計算出被試品電容
體積小、重量輕、操作方便
分辨率高、頻率分辨率為0.001HZ
安全可靠高、系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全試驗結果可打印可升級造作軟件
成套組成
成套裝置組成為變頻調壓電源、勵磁變壓器、電抗器、電容分壓器及補償電容器（選配件）。
技術參數
環境溫度：-10～45℃
環境濕度：≤90%
海拔高度：≤2000M
電源輸入：220V±10%單相 50Hz 輸出0～220V(≤10KW)
380V±10%三相 50Hz 輸出0～400V
額定試驗容量：0～8000KVA（選擇）不穩定度：≤0.05%
諧振電壓：0～1000KV（選擇） 輸出波形：正弦波
頻率調節范圍：0.1～300Hz 波形畸變率：≤0.5%
系統測量精度: 1 級 噪聲:≤60dB
頻率調節分頻率:0.01Hz
電抗器Q值:30～200（選擇）
信息整理：TPXZB系列變頻串聯諧振試驗成套裝置原產廠家揚州拓普電氣科技有限公司
