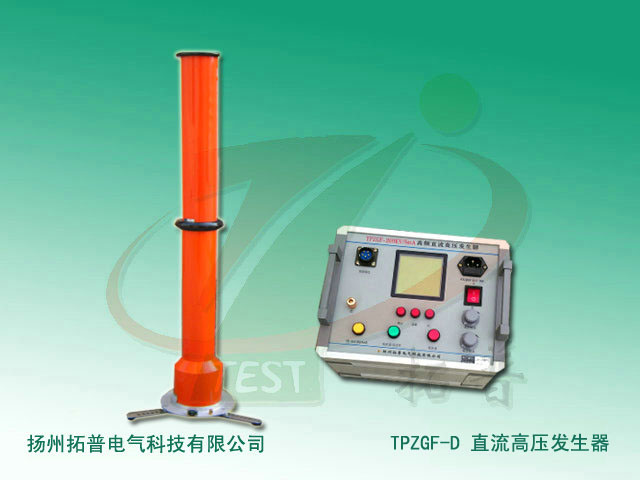

拓普TPZGF-B系列直流高壓發生器倍壓筒采用分節式結構的優勢
功能特點
1、拓普TPZGF-B系列直流高壓發生器的倍壓筒可根據電壓等級采用分節結構，現場使用靈活方便，一機多用，經濟實惠。產品體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是廣大電力用戶必備的設備。
2、儀器采用專業技術、工藝制造，應用PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3、按免維修設計，主要部件選用進口元器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1μA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外接分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏*蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、采用負極性輸出、零位啟動、連續可調，有過電壓、過電流、回零、接地保護等各種保護功能。自動保護電路功能強，保護完善可靠，使用操作安全。
7、增設了高精度75%VDC-1mA的功能，為氧化鋅避雷器測量帶來了方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000μA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、具有方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
9、倍壓筒底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
應用場合
儀器是根據行業標準的要求研發制造的輕型直流高壓發生器，該產品適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流耐壓試驗與直流泄漏電流試驗。
工作原理
儀器采用高頻倍壓電路，應用PWM高頻脈寬調制技術、閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏*蔽、隔離和接地等措施。使直流高壓試驗器實現了高品質、超輕型，并能承受額定電壓放電而不損壞。主要部件選用進口元器件，使儀器更可靠、更穩定，儀器倍壓筒體使用專業技術研制生產，內部高頻升壓變壓器經特殊設計，體積小，容量大，過載能力強，便于現場作業試驗。
技術參數
1、輸出電壓：60kV、120kV、200kV、300kV（其它規格可根據用戶要求定制）
2、輸出電流：2mA、3mA、5mA、10mA（其它規格可根據用戶要求定制）
3、工作電源：AC 220V±10%、50Hz
4、電壓測量誤差：1.0%（滿度）±1個字
5、電流測量誤差：1.0%（滿度）±1個字
6、過壓整定誤差：≤1.0%
7、0.75切換誤差：≤1.0%
8、紋波系數：≤0.5%
9、高壓極性：負電壓極性、零電壓?jiǎn)?dòng)、連續可調
10、電壓穩定度：隨機波動，電源電壓變化±10%，≤0.5%
友情提醒：購置拓普電氣原創型號TPZGF-B系列直流高壓發生器，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
1、拓普TPZGF-B系列直流高壓發生器的倍壓筒可根據電壓等級采用分節結構，現場使用靈活方便，一機多用，經濟實惠。產品體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是廣大電力用戶必備的設備。
2、儀器采用專業技術、工藝制造，應用PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3、按免維修設計，主要部件選用進口元器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1μA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外接分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏*蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、采用負極性輸出、零位啟動、連續可調，有過電壓、過電流、回零、接地保護等各種保護功能。自動保護電路功能強，保護完善可靠，使用操作安全。
7、增設了高精度75%VDC-1mA的功能，為氧化鋅避雷器測量帶來了方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000μA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、具有方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
9、倍壓筒底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
應用場合
儀器是根據行業標準的要求研發制造的輕型直流高壓發生器，該產品適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流耐壓試驗與直流泄漏電流試驗。
工作原理
儀器采用高頻倍壓電路，應用PWM高頻脈寬調制技術、閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏*蔽、隔離和接地等措施。使直流高壓試驗器實現了高品質、超輕型，并能承受額定電壓放電而不損壞。主要部件選用進口元器件，使儀器更可靠、更穩定，儀器倍壓筒體使用專業技術研制生產，內部高頻升壓變壓器經特殊設計，體積小，容量大，過載能力強，便于現場作業試驗。
技術參數
1、輸出電壓：60kV、120kV、200kV、300kV（其它規格可根據用戶要求定制）
2、輸出電流：2mA、3mA、5mA、10mA（其它規格可根據用戶要求定制）
3、工作電源：AC 220V±10%、50Hz
4、電壓測量誤差：1.0%（滿度）±1個字
5、電流測量誤差：1.0%（滿度）±1個字
6、過壓整定誤差：≤1.0%
7、0.75切換誤差：≤1.0%
8、紋波系數：≤0.5%
9、高壓極性：負電壓極性、零電壓?jiǎn)?dòng)、連續可調
10、電壓穩定度：隨機波動，電源電壓變化±10%，≤0.5%
友情提醒：購置拓普電氣原創型號TPZGF-B系列直流高壓發生器，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
