為滿足大電流發生器對電纜或母線牌測試的要求，現制定如下技術方案：本方案適用的范圍僅限于DDL-4000A三相大電流發生器針對對開關斷路器測試的需要。
1、技術要求
1.1 型號名稱：TPSLQ-S4000A智能三相大電流發生器。
1.2 輸入電壓：三相四線 AC380V
1.3  環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。
2.1 輸出交流電流值：三相4000A該電流下做脫扣或母線溫升試驗。
2.2 輸出直流電壓值：8。
2.3 輸出電流調節方式：0~4000A可調。（5分鐘）
      可三相同時輸出，也可單相輸出，也可分相輸出
      手動按鈕方式輸出，或自動設定（微機智能控制）
2.4 精度要求：
      源效應：≤0.3%額定值
      時漂：≤1%額定值
      溫漂：≤0.04%額定值 ℃
      負載效應：≤1%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率）
2.5 線路調整率：0.1%
      負載調整率：0.1%
2.6 輸出顯示：
      顯示方式：10吋顯示屏
      顯示精度：電壓表 0.1V  電流表 1A
      顯示誤差：電壓表≤0.2%±1個字  電流表≤0.2%±1個字
2.7  設備應具有過壓、過流、過溫、缺相等自動保護。
2.8  工作方式，脫扣實驗，導線溫升等試驗
2.9  母排輸出
2.10 分體結構
3  具體配置情況如下：

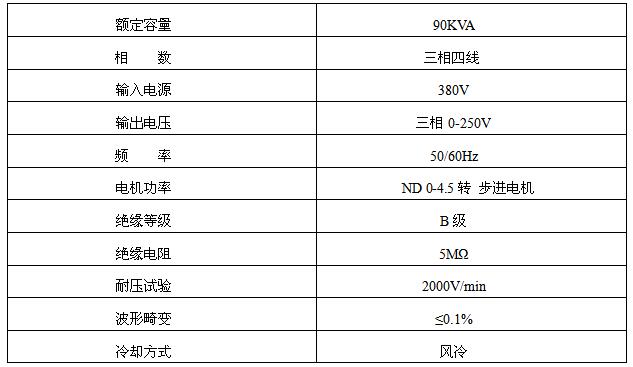

1） 調壓部分 采用特殊工藝電動調壓器

拓普電氣生產的大功率調壓器新產品，電動調壓器具有輸出電壓波形不失真(輸出電壓波形畸變率增量<1%)，電動調壓器采用步進電機操作機構，減輕操作勞動強度，達到和微機一體智能控制輸出電流可從零電壓起始平穩調節、瞬時過載能力強、空載電流、空載損耗小，效率高、噪音小、壽命長。適宜各種感性、容性、電阻負載使用等特點。
本產品廣泛用應于石化、冶金、機電、電力試驗、科研等部門，以實現調壓、控溫、調光、功率控制的目的。
本公司調壓器產品采用優質的電磁材料，先進的加工藝，嚴格的質量管理，使其具備體積小、重量輕、波形畸變小、噪聲低、空載損耗小的特點，在電能傳遞的關鍵部位，我們選用進口的“A”型電刷，其耐磨性、 過載能力和低溫升都優于傳統配件，細調部分，采用國內特殊工藝。

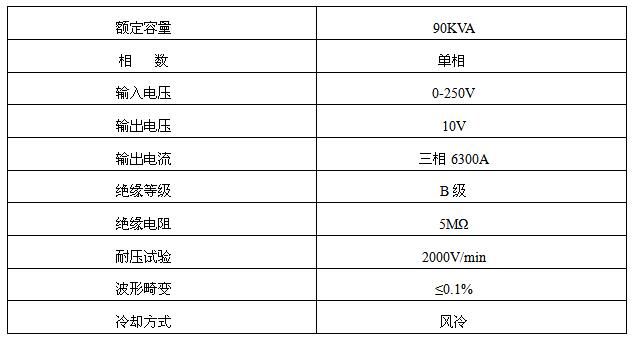

2） 升流部分

結構特征：拓普電氣根據目前市場所需要低電壓大電流變壓器，研制了二套新型變壓器，一種產品的初級線圈一般為圓筒式，次級一般為裸導體彎制成的螺旋式線圈，初級線圈一般無調壓抽頭，線圈連接組合均為1/1—12。采用風扇強制自冷式（適合做瞬時、母牌等實驗，波形失真小，容易達到峰值電流）。為了三相或單相輸出平衡等特殊要求，我們將以前升流變壓器一臺三相變壓器，改成獨立三個變壓器輸出，在大電流調整時，不再會發生調整一相電流時，會影響其他兩相電流輸出。
升流變壓器是一種新型的低電壓、大電流具有以下優點：
采用容量較小的電量輸入即可實現大容量范圍內的全部調節，其調壓容量與范圍均可獲得幾倍的擴大。
由于該變壓器的絕大部分輸出能量來自電網、輸入電流波形中的5/6（即N-1/N）具有很好的正統性、能滿足《低電壓基本試驗方法》的要求。
因為是1：N 的調壓方案，故設備投入電網后效率高，損耗小。配套設備簡單，調節與控制方便，產品可與電壓調整（調壓器或移動電壓調整器）配套，以達到平滑無極調節的目的。
3）取樣部分：
采用高精度多變比電流互感器0.2級。保證了電流型號取樣的高精度性能互感器。
4）顯示部分：
采用多變比0.2級的高精度電流傳感器
5）報警：過流報警，上下限值，母牌溫度過高報警；
6）輸出時間控制：針對本實驗為保證儀器的正常工作，加時間控制輸出功能。
大電流發生器采用低功耗、大容量的柱式調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗；
操作說明（見廠家說明書）
信息整理：智能三相大電流發生器生產廠家揚州拓普電氣科技有限公司
