拓普品牌GIS局部放電檢測與定位儀功能特點技術參數
產品介紹
揚州拓普電氣科技有限公司專業打造的GIS局部放電檢測與定位儀是以特高頻檢測和高頻檢測為一體的新型診斷型設備，主要用于GIS的局部放電檢測與放電點故障定位。該儀器具有局放分析、局放診斷、局放定位等多種功能。
功能特點
1、儀器支持實時測試模式、單次測試模式、持續測試模式和在線監測模式4種采集模式；局部放電信號的幅值、能量、相位、放電頻次、工頻頻率等基本特征參數及其變化趨勢，局部放電信號的二維譜圖(j-q圖、j-n圖和q-n圖)，局部放電信號的三維譜圖(j-q-n圖)，包括PRPD圖譜與PRPS圖譜,圖譜應可縮放、旋轉顯示，支持錄像回放功能；
2、能顯示選定時間段內的局部放電幅值趨勢圖、局部放電能量趨勢圖和局部放電脈沖數趨勢圖；
3、應具備局部放電脈沖信號的原始波形記錄和顯示功能；
4、 可通過點擊PRPD圖譜上的相應點顯示該點脈沖的原始波形，電腦版軟件應具備三維脈沖聚類圖譜功能，可對局部放電脈沖波形的shou半波時長特征、全時長特征進行自動計算、記錄，并將所有脈沖顯示在“shou半波時長”-“全時長”-“工頻相位”的三維脈沖聚類圖譜中，實現局放-噪聲信號的分離和多局放源信號的分離；三維脈沖聚類圖譜應可縮放、旋轉顯示；應可選擇三維脈沖聚類圖譜中的某一空間區域，顯示該區域內脈沖的PRPD圖譜；
5、具備放電類型識別功能，可準確判斷GIS/GIL內部的自由金屬顆粒放電、懸浮電位體放電、沿面放電、絕緣件內部氣隙放電、金屬尖端等典型放電類型，并可用統計的方式明確給出各種放電類型所發生的概率，放電類型識別準確率不低于80%；
6、具備自動定位功能，當連接的任意兩個傳感器同時檢測到一個或多個局部放電源的信號時，在沒有人工干預的情況下，可自動計算并同時顯示出每個放電源各自的位置，精度可達50cm以內；
7、具備短時在線監測功能，能夠脫離電腦對被測高壓設備持續監測，并將監測數據保存在儀器內存中。內存中能夠保存不低于7天的監測數據；
8、系統具備基于互聯網的自動升級功能，應能向用戶推送新版本升級信息。

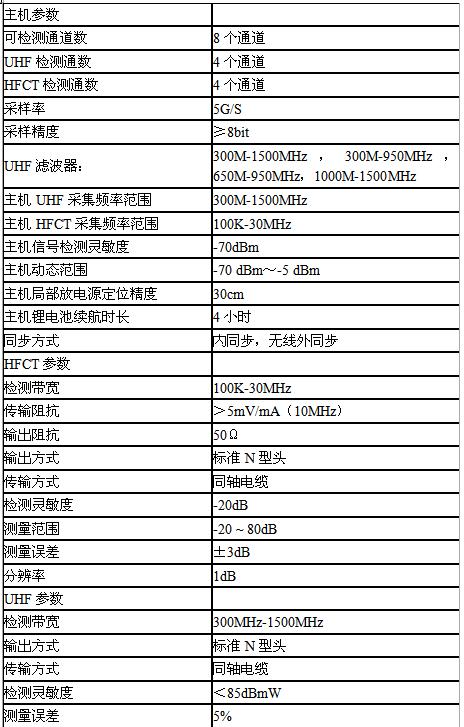

技術指標
信息整理：GIS局部放電檢測與定位儀生產廠家揚州拓普電氣科技有限公司
揚州拓普電氣科技有限公司專業打造的GIS局部放電檢測與定位儀是以特高頻檢測和高頻檢測為一體的新型診斷型設備，主要用于GIS的局部放電檢測與放電點故障定位。該儀器具有局放分析、局放診斷、局放定位等多種功能。
功能特點
1、儀器支持實時測試模式、單次測試模式、持續測試模式和在線監測模式4種采集模式；局部放電信號的幅值、能量、相位、放電頻次、工頻頻率等基本特征參數及其變化趨勢，局部放電信號的二維譜圖(j-q圖、j-n圖和q-n圖)，局部放電信號的三維譜圖(j-q-n圖)，包括PRPD圖譜與PRPS圖譜,圖譜應可縮放、旋轉顯示，支持錄像回放功能；
2、能顯示選定時間段內的局部放電幅值趨勢圖、局部放電能量趨勢圖和局部放電脈沖數趨勢圖；
3、應具備局部放電脈沖信號的原始波形記錄和顯示功能；
4、 可通過點擊PRPD圖譜上的相應點顯示該點脈沖的原始波形，電腦版軟件應具備三維脈沖聚類圖譜功能，可對局部放電脈沖波形的shou半波時長特征、全時長特征進行自動計算、記錄，并將所有脈沖顯示在“shou半波時長”-“全時長”-“工頻相位”的三維脈沖聚類圖譜中，實現局放-噪聲信號的分離和多局放源信號的分離；三維脈沖聚類圖譜應可縮放、旋轉顯示；應可選擇三維脈沖聚類圖譜中的某一空間區域，顯示該區域內脈沖的PRPD圖譜；
5、具備放電類型識別功能，可準確判斷GIS/GIL內部的自由金屬顆粒放電、懸浮電位體放電、沿面放電、絕緣件內部氣隙放電、金屬尖端等典型放電類型，并可用統計的方式明確給出各種放電類型所發生的概率，放電類型識別準確率不低于80%；
6、具備自動定位功能，當連接的任意兩個傳感器同時檢測到一個或多個局部放電源的信號時，在沒有人工干預的情況下，可自動計算并同時顯示出每個放電源各自的位置，精度可達50cm以內；
7、具備短時在線監測功能，能夠脫離電腦對被測高壓設備持續監測，并將監測數據保存在儀器內存中。內存中能夠保存不低于7天的監測數據；
8、系統具備基于互聯網的自動升級功能，應能向用戶推送新版本升級信息。
技術指標
信息整理：GIS局部放電檢測與定位儀生產廠家揚州拓普電氣科技有限公司
