交流耐壓機廠家介紹工頻耐壓試驗裝置正確的試驗步驟
交流耐壓機廠家揚州拓普電氣科技有限公司為您介紹工頻耐壓試驗裝置正確的試驗步驟！
1、確認被試品絕緣電阻測量、介質損耗測量、直流泄漏電流的測量及介質損耗測量等試驗已全部合格，方可進行交流耐壓試驗。
2、根據被試品的試驗電壓與電容量進行初步估算，選擇合適的試驗變壓器及相關設備。
3、非成套試驗設備選擇保護電阻時，要考慮過流保護繼電器整定電流與之相匹配。
4、切斷被試品的電源，拆除或斷開所有與之有關的連線。
5、記錄試驗時的環境情況，大氣壓力和溫度。
6、調整靜電電壓表底部的水平調節螺絲，直到其水準儀指示靜電電壓表處于水平位置為止。選擇好各有關儀表的量程。
7、一步，進行空載試驗，按試驗原理圖進行接線，試驗設備布置要合理，便于操作并符合安全規程中的規定。試驗回路中各接地點應牢固可靠接地。二步，由指導師傅檢查接線，確認接線正確后，所有人員離開試驗區域。
8、確定試驗區域無人后，封閉試驗區域。
9、確認調壓器調壓旋鈕處于零位。嚴禁用沖擊合閘的辦法給試品加壓。
10、接通工頻高壓試驗變壓控制臺電源，合閘并均勻升壓，升壓速度在70%試驗電壓以內可不受限制，其后應均勻升壓，速度約為每秒3%的試驗電壓。
11、施加20%、40%、60%及80%的試驗電壓，分別記錄下試驗變壓器低壓側電壓表、測量繞組電壓表、靜電電壓表、分壓器低壓側電壓表的數值，以調壓器輸出電壓(即：試驗變壓器低壓側電壓表讀數)為橫坐標，以測量繞組所測電壓、靜電電壓表所測電壓、分壓器所測電壓為縱坐標，分別做出空載特性曲線。
12、將電容量不同的兩種被試品先后接入試驗回路中，重復8~11的步驟。作出兩條不同的負載特性曲線。
13、查閱附錄中球隙的擊穿電壓表，將測量球隙調整為1.2倍的試驗電壓時所對應的距離，此時球隙作為過壓保護裝置。
14、將靜電電壓表從試驗回路中拆除，從負載特性曲線上查出被試品工頻耐壓的試驗電壓(對于耦合電容器和電容式電壓互感器的電容分壓器的交流耐壓試驗《電力設備預防性試驗規程》DL/T596-1996規定，在必要時進行，試驗電壓為出廠試驗電壓的75%，出廠試驗電壓參見要求所對應的調壓器輸出電壓或測量繞組電壓或分壓器低壓側電壓表的電壓數值。在此電壓下為被試品做耐壓試驗。在耐壓持續時間內，保持電壓穩定。耐壓時間根據《電力設備預防性試驗規程》DL/T596-1996確定。
15、實驗完畢，切斷電源，將接地棒掛在試驗變壓器高壓端。
16、交流耐壓試驗后測量被試品的絕緣電阻。(實驗前后絕緣電阻不應有明顯下降)。

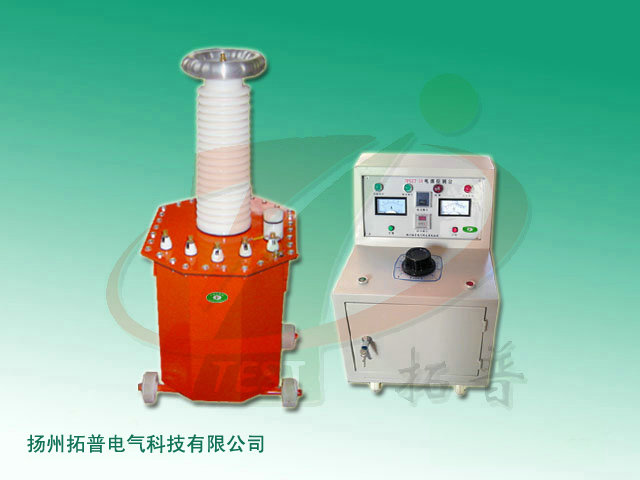

附：TPNYJ-10KVA/100KV工頻耐壓試驗裝置技術參數
產品別稱
TPNYJ系列工頻耐壓試驗裝置別稱：試驗變壓器、高壓試驗變壓器、油浸式耐壓試驗變壓器、交流試驗變壓器、交直流高壓試驗變壓器、驗變壓器、交流耐壓試驗裝置、交流耐壓機、充油式試驗變壓器、交直流油浸式試驗變壓器、串級式油浸試驗變壓器、輕型油浸式交流耐壓試驗變壓器、超輕型油浸式試驗變壓器等。
應用領域
TPNYJ-10KVA/100KV工頻耐壓試驗裝置主要應用于電力部門對35KV電壓等級的變壓器、開關、電機、電纜等高壓電氣設備、絕緣材料進行交流耐壓試驗，如選購高壓硅堆、直流微安表、直流高壓放電棒等附件，可組成直流耐壓試驗裝置，可測量高壓直流泄漏電流。該產品是供電、發電、電力工程建設、輸變電裝備制造、鐵路軌道交通、高?？蒲性核?、鋼鐵冶金、煤礦、石化、新能源、工礦企業等部門進行高壓試驗時必備的重要儀器。
產品簡介
試驗變壓器是根據行業標準《DL/T 848.2-2004高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》的要求，專門研發生產的工頻耐壓試驗設備。該設備主要由試驗變壓器、電源控制箱（臺）等部分組成。該系列油浸式高壓試驗變壓器具有體積小、重量輕、結構緊湊、功能齊全、通用性強及操作簡單等特點。
技術參數
1、設備容量：1.5kVA、3kVA、5kVA、6kVA、10kVA、20kVA、30kVA、50kVA、100kVA等（其它規格可根據用戶需求定制）
2、輸出電壓：50kV、100kV、150kV、200kV、300kV等（其它規格可根據用戶需求定制）
3、輸出電流：30mA、50mA、60mA、100mA、120mA、200mA、400mA、600mA、1000mA等（其它規格可根據用戶需求定制）
4、工作電源：AC220V或AC380V
5、儀表電壓：100V
信息整理：工頻耐壓試驗裝置生產廠家揚州拓普電氣科技有限公司
1、確認被試品絕緣電阻測量、介質損耗測量、直流泄漏電流的測量及介質損耗測量等試驗已全部合格，方可進行交流耐壓試驗。
2、根據被試品的試驗電壓與電容量進行初步估算，選擇合適的試驗變壓器及相關設備。
3、非成套試驗設備選擇保護電阻時，要考慮過流保護繼電器整定電流與之相匹配。
4、切斷被試品的電源，拆除或斷開所有與之有關的連線。
5、記錄試驗時的環境情況，大氣壓力和溫度。
6、調整靜電電壓表底部的水平調節螺絲，直到其水準儀指示靜電電壓表處于水平位置為止。選擇好各有關儀表的量程。
7、一步，進行空載試驗，按試驗原理圖進行接線，試驗設備布置要合理，便于操作并符合安全規程中的規定。試驗回路中各接地點應牢固可靠接地。二步，由指導師傅檢查接線，確認接線正確后，所有人員離開試驗區域。
8、確定試驗區域無人后，封閉試驗區域。
9、確認調壓器調壓旋鈕處于零位。嚴禁用沖擊合閘的辦法給試品加壓。
10、接通工頻高壓試驗變壓控制臺電源，合閘并均勻升壓，升壓速度在70%試驗電壓以內可不受限制，其后應均勻升壓，速度約為每秒3%的試驗電壓。
11、施加20%、40%、60%及80%的試驗電壓，分別記錄下試驗變壓器低壓側電壓表、測量繞組電壓表、靜電電壓表、分壓器低壓側電壓表的數值，以調壓器輸出電壓(即：試驗變壓器低壓側電壓表讀數)為橫坐標，以測量繞組所測電壓、靜電電壓表所測電壓、分壓器所測電壓為縱坐標，分別做出空載特性曲線。
12、將電容量不同的兩種被試品先后接入試驗回路中，重復8~11的步驟。作出兩條不同的負載特性曲線。
13、查閱附錄中球隙的擊穿電壓表，將測量球隙調整為1.2倍的試驗電壓時所對應的距離，此時球隙作為過壓保護裝置。
14、將靜電電壓表從試驗回路中拆除，從負載特性曲線上查出被試品工頻耐壓的試驗電壓(對于耦合電容器和電容式電壓互感器的電容分壓器的交流耐壓試驗《電力設備預防性試驗規程》DL/T596-1996規定，在必要時進行，試驗電壓為出廠試驗電壓的75%，出廠試驗電壓參見要求所對應的調壓器輸出電壓或測量繞組電壓或分壓器低壓側電壓表的電壓數值。在此電壓下為被試品做耐壓試驗。在耐壓持續時間內，保持電壓穩定。耐壓時間根據《電力設備預防性試驗規程》DL/T596-1996確定。
15、實驗完畢，切斷電源，將接地棒掛在試驗變壓器高壓端。
16、交流耐壓試驗后測量被試品的絕緣電阻。(實驗前后絕緣電阻不應有明顯下降)。
附：TPNYJ-10KVA/100KV工頻耐壓試驗裝置技術參數
產品別稱
TPNYJ系列工頻耐壓試驗裝置別稱：試驗變壓器、高壓試驗變壓器、油浸式耐壓試驗變壓器、交流試驗變壓器、交直流高壓試驗變壓器、驗變壓器、交流耐壓試驗裝置、交流耐壓機、充油式試驗變壓器、交直流油浸式試驗變壓器、串級式油浸試驗變壓器、輕型油浸式交流耐壓試驗變壓器、超輕型油浸式試驗變壓器等。
應用領域
TPNYJ-10KVA/100KV工頻耐壓試驗裝置主要應用于電力部門對35KV電壓等級的變壓器、開關、電機、電纜等高壓電氣設備、絕緣材料進行交流耐壓試驗，如選購高壓硅堆、直流微安表、直流高壓放電棒等附件，可組成直流耐壓試驗裝置，可測量高壓直流泄漏電流。該產品是供電、發電、電力工程建設、輸變電裝備制造、鐵路軌道交通、高?？蒲性核?、鋼鐵冶金、煤礦、石化、新能源、工礦企業等部門進行高壓試驗時必備的重要儀器。
產品簡介
試驗變壓器是根據行業標準《DL/T 848.2-2004高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》的要求，專門研發生產的工頻耐壓試驗設備。該設備主要由試驗變壓器、電源控制箱（臺）等部分組成。該系列油浸式高壓試驗變壓器具有體積小、重量輕、結構緊湊、功能齊全、通用性強及操作簡單等特點。
技術參數
1、設備容量：1.5kVA、3kVA、5kVA、6kVA、10kVA、20kVA、30kVA、50kVA、100kVA等（其它規格可根據用戶需求定制）
2、輸出電壓：50kV、100kV、150kV、200kV、300kV等（其它規格可根據用戶需求定制）
3、輸出電流：30mA、50mA、60mA、100mA、120mA、200mA、400mA、600mA、1000mA等（其它規格可根據用戶需求定制）
4、工作電源：AC220V或AC380V
5、儀表電壓：100V
信息整理：工頻耐壓試驗裝置生產廠家揚州拓普電氣科技有限公司
