高壓測量儀廠家詮釋電阻式分壓器與電容式分壓器的區別
分壓器的作用
分壓器是現場高電壓測量用的專用儀器儀表，用于測量直流高壓或交流高壓。分壓器采用平衡式等電位屏蔽結構，在完全密封的絕緣筒內部采用優質電子元件，因此它是現場測量的理想儀表。
分壓器主要應用于：1）接地系統的直流高壓測量。2）接地系統的相與地之間的工頻交流高壓測量。
電阻式分壓器
TPFRC高壓電阻分壓器內部電阻為純電阻，結構簡單，使用方便，測量精度高，穩定性好，被廣泛采用。電阻式分壓器不適宜測量較高的交流電壓，因為這和誤差有關，即對地對高壓側雜散電容等影響，經數學分析，其誤差與ωRC有關，由于幅值越大，用于分壓的R越大，ωRC越大，誤差越大。且頻率越高誤差也會越大，所以不適用于交流高壓測量。
電容式分壓器
TPDRC高壓電容分壓器因為相對普通電阻式分壓器的耐壓強度大，不易擊穿，一般用來測量交流高壓。但由于其頻響效應的響應時間值比電阻分壓器大，所以在沖擊電壓的測量中比電阻分壓器用的少，對于特高沖擊電壓的測量經常用阻容分壓器。用于測量沖擊電壓。在進行高壓交流耐壓試驗時會用到串聯諧振，那么串聯諧振中就會用到電容分壓器，它與電抗器產生諧振后會產生高壓。可對高壓設備進行高壓交流耐壓試驗。
電阻式分壓器與電容式分壓器的區別
電容式分壓器和電阻式分壓器的區別在于電容式分壓器的抗干擾能力強，電容分壓器是電容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓、雷電高壓、工頻高壓的測量。缺點就是：電容式分壓器容易顛簸損壞，不易運輸。成本相對電阻式分壓器偏高。

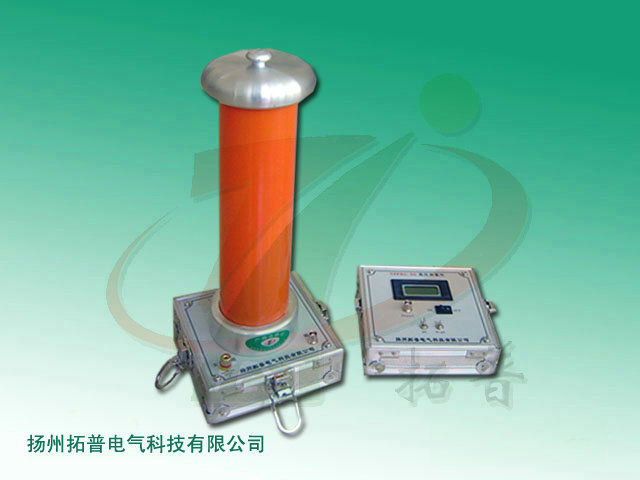

TPFRC系列交直流高壓測量儀技術參數
應用領域
TPFRC系列交直流高壓測量儀是阻容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓、雷電高壓、工頻高壓的測量。具有操作簡便、顯示直觀、精度高、體積小、重量輕等特點。該高壓分壓器是發電廠、變電站、高壓電器設備制造廠和高電壓試驗室等部門作為高電壓測量的理想裝備。
交直流分壓器通過儀表線與高壓測量端相連，可實現遠距離清晰讀數，使用安全、方便。該分壓器輸入阻抗高，線性度好，采用特殊的屏蔽技術，減少高壓對示值的影響，從而實現高穩定度，高線性度。交直流分壓器采用進口填充材料，使結構更小，重量更輕，可靠性更高，內部局部放電量降到低。該產品體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來極大的便利。
技術參數
1、電壓等級：AC/DC 0-50/100/150/200/300kV（選擇購買）
2、交流測量方式：真有效值測量
3、精 度：AC:0.5% DC:1.0%（根據客戶要求選擇） AC:1.0% DC:0.5% ，AC:0.5% DC:0.5%；
4、絕緣介質：干式介質材料
5、環境條件： 溫度：-25～40℃ 濕度：<85%
6、分壓比：1000:1
信息整理：高壓測量儀生產廠家揚州拓普電氣科技有限公司
