無線高壓核相儀_TPWHX-F_拓普品牌原創型號

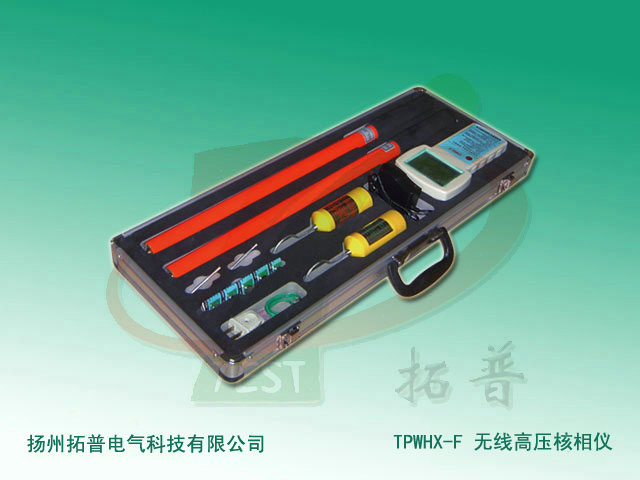

無線高壓核相儀_TPWHX-F_拓普品牌原創型號儀器簡介
揚州拓普電氣科技有限公司專業打造的TPWHX-F無線高壓核相儀主要用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能。具備抗干擾性，符合（EMC）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。
安全事項
1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作。
2、所測試絕緣桿電壓等級為≤220kV。
技術指標
1、準確度：同相誤差：≤15°、不同相誤差：≤15°
2、采樣速率：3次/秒
3、X和Y采集器電源電壓：7.5V±1.5V
4、X和Y采集器工作電流：≤4mA
5、主機和X、Y采集器的視距傳輸距離：X、Y≥50m
6、工作環境：溫度：-35°～+50°、濕度：≤95%RH
7、儲存環境：溫度：-40°～+55°、濕度：≤95%RH
8、本儀器主機所測電壓等級：0.38kV～110kV
維護保養
1、該無線核相儀是一臺精密儀表，不要隨意打開。
2、如長時間不使用，請取出采集器電池。
3、每年至少更換一次電池。
4、本產品應存放在避免潮濕、高溫、多塵的環境中。
5、絕緣桿shou次使用前應做耐壓試驗。
6、絕緣桿每年進行一次耐壓試驗。
注：絕緣桿*節上端有內置天線350mm長，不能進行耐壓試驗，內置天線與桿壁外絕緣耐壓為15kV。
使用方法
無線高壓核相儀系在額定運行電壓下，進行高壓電力線路的核定相位工作，屬帶電測試工具，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。結果表明其絕緣性能和安全距離均能滿足電業安全規程要求。另外由于核相棒末端裝有放電指示管，當核相棒末端與核相表連線斷開情況下，也能保證人身和設備安全。低壓三相四線制架空線的相序排列順序低壓三相四線制，水平排列成一字。面對來線方向看，從左到右有順序。A、B、N、C依次排，N線可能比較細。N線放置一原則，靠近電桿或墻體。
在核相時，如AA′、AB′、BB′、BC′、CC′的測試數據均為顯示不同相，這是由于所測的兩組供電線路接線組別不同，可能會出現30°或60°的相位差。下面介紹出現這種情況時的測量標準（以30°相位差為例）：測試方法與①和②相同，所測結果應為：AA′不同相30°、AB′不同相120°或240°，BB′不同相30°、BC′不同相120°或240°、CC′不同相30°(注：120°和240°只表示正相序或逆相序) 核相器測量相序假設某條線為A相，將X放在A相上，Y放在另一相上，如顯示120°，則說明是順相序，該相應為“B”，如顯示240°，則是逆相序，該相應為“C”。
掌握此方法即可很快速的檢查出線路的A\B\C三相的相序。
