高壓介質損耗測試儀針對變壓器繞組連同套管tgδ值的測試方法介紹！
繞組連同套管的tgδ測試方法
測量時根據試品的接地狀況選擇正接線或反接線。在有干擾時應設法排除以保證測量結果的可靠性。試驗中被測繞組短接，各非被測繞組短路接地。
試驗前應將變壓器套管外絕緣清掃干凈。
試驗原理接線圖（參照拓普電氣高壓介質損耗測試儀試驗接線）。
試驗步驟測量并記錄頂層油溫及環境溫度和濕度。
按照儀器接線圖連接試驗線路，應注意測試高壓線的對地絕緣問題。按照高壓介質損耗測試儀操作說明進行試驗。
試驗結果判斷依據（或方法）不同溫度下的tgδ值一般可用公式tgδ2= tgδ1×1.3(t2-t1)/10換算（式中tgδ1、tgδ2分別為在溫度t1、t2下的tgδ值），20℃時tgδ不大于下列數值：
500 kV               0.6％
110~220 Kv      0.8％
35 kV                  1.5％
交接時應測量變壓器繞組的tgδ，并作為該設備原始記錄，以后試驗應與原始值比較，應無明顯變化（一般不大于30%）。
試驗電壓如下：繞組電壓10 kV及以上 10 kV繞組電壓10 kV以下  Un 繞組tgδ與原始值比較變大或變小都可能是缺陷的反映，同一變壓器各繞組的tgδ應基本一致。
繞組連同套管的tgδ測試過程中注意事項
介質損耗測量能發現變壓器整體受潮、絕緣油劣化、嚴重的局部缺陷等，但對于大型變壓器的局部缺陷而言，其靈敏度較低。
在試驗中高壓測試線電壓為10 kV,應注意對地絕緣問題。

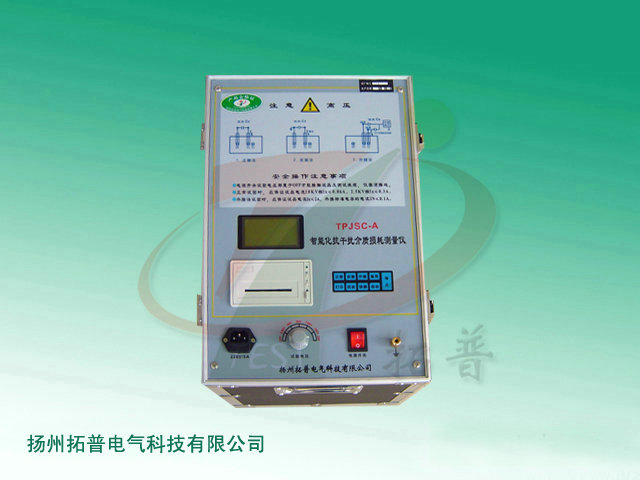

附：TPJSC-A型高壓介質損耗測試儀簡介
①產品用途
測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗（tgδ）和電容容量（Cx）。
②主要功能
本儀器具有抗干擾能力強(光導傳輸)。攜帶方便(體積小、重量輕、自帶高壓)。操作簡單(全中文菜單顯示、無需換算、自動打印)。測試時間快等特點。是拓普公司第三代智能化介質損耗測試儀。
③主要技術參數
測量范圍：
介質損耗（tgδ）：0～50% ；
電容容量（Cx）與加載電壓：
2.5KV檔:≤300nF(300000pF)
3KV檔:≤200nF(200000pF)
5KV檔:≤76nF(76000pF)
7.5KV檔:≤34nF(34000pF)
10KV檔:≤20nF(20000pF)
