多通道局部放電檢測儀（JF-2006）應用范圍
多通道局部放電檢測儀JF-2006是一款新穎的局部放電檢測儀。儀器集國內局部放電檢側儀優點于一體，廣泛應用于電機、變壓器、互感器、電纜、套管、電力電容、高壓開關、氧化鋅避雷器等各種高壓電器的局部放電定量測試，是電力部門、制造廠家和科研單位普遍使用的局部放電的測試儀器之一。
多通道局部放電檢測儀（JF-2006）儀器特點
1、采用大屏幕示波管，屏幕有效工作面積達100x80mm，可清晰地觀測放電波形。
2、采用雙表頭顯示放電量，既有數字表顯示PC值，同時又有指針表頭顯示PC值，指針表可分線性和對數指示。
3、機內噪聲小，檢測靈敏度高，試樣電容覆蓋范圍大，適用樣品范圍廣。
4、儀器具有體積小、重量輕、便于攜帶。
多通道局部放電檢測儀（JF-2006）技術參數
1、檢測度品的電容范圍：6PF-250uF
2、檢測靈敏度：小于0.02pc(電容50pf)
3．橢圓掃描時基：50Hz、1 00Hz、150Hz、200Hz、400Hz
4、橢圓旋轉以30°為一檔，可作l20°旋轉
5、放大器：3db低端頻率FL：10kHZ、20kHz、40kHz、任選；高端：80kHz、200kHz、300kHz任選。增益調節范圍>120db。檔間增益差20±1db，正負脈沖響應不對稱性<1dB；
6、時間窗：窗寬15°~150°，窗位置可旋轉0°~170°
7、脈沖峰值表：數字表頭以3 1/2位LED數字表，顯示0~1000,誤差<3%(以滿度計)
8、試驗電壓表：量程50kV(可擴展)，3 1/2位LED數字表，顯示0~1000,誤差<±2%

輸入單元序號	調諧電容	單位	靈敏度(微微庫)(不對稱電路)
1	6-25-100	微微法	0.02
2	25-100-400	微微法	0.04
3	100-400-1500	微微法	0.06
4	400-1500-6000	微微法	0.1
5	1500-6000-25000	微微法	0.2
6	0.006-0.025-0.1	微　法	0.3
7	0.025-0.1-0.4	微　法	0.5
8	0.1-0.4-1.5	微　法	1.0
9	0.4-1.5-6.0	微　法	1.5
10	1.5-6.0-25	微　法	2.5
11	6.0-25-60	微　法	5.0
12	25-60-250	微　法	10
7R	電阻		0.5

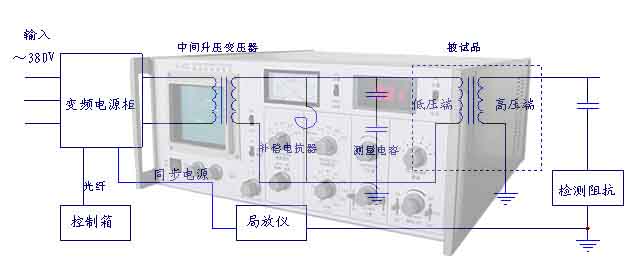

多通道局部放電檢測儀（JF-2006）使用原理圖



小貼士
局部放電的類型：從局部放電發生的位置、放電過程和現象來看，局部放電可以分為三種類型：內部放電、表面放電和電暈放電。
1) 內部放電
造成內部局部放電的常見原因是固體絕緣體內部存在氣隙或液體絕緣內部存在氣泡。絕緣內部氣隙發生放電的機理隨氣壓和電極系統的變化而異，從放電過程而論，可分為電子碰撞電離放電和流注放電兩類;在放電形式上可分為脈沖型(火花型)放電和非脈沖型(輝光型)放電兩種基本形式。一般情況下，局部放電都屬于脈沖型放電，可以在外加工頻電壓的一定相位上觀察到單個分離的放電脈沖。在理論上，內部放電的放電圖形在工頻正、負半波是對稱的，但由于氣隙或氣泡周圍絕緣材料的絕緣電阻并非理想情況下的無窮大，同時由于在放電中可能發生沿氣隙或氣泡壁表面放電等原因，實際的正、負工頻周期放電圖形是不完全對稱的，而且與電極系統的形式有很大的關系：電極系統結構越對稱，正、負工頻周期放電圖形就越對稱。
2) 表面放電
在電氣設備的高電壓端，由于電場集中，沿面放電場強又比較低，往往會產生表面局部放電;絕緣體表面放電的過程及機理與絕緣內部氣隙或氣泡放電的過程及機理相似，不同的是放電空間一端是絕緣介質，另一端是電極。如果電極系統是不對稱的，發生在工頻正、負半波的放電圖形也是不對稱的。當放電的一端是高壓電極，不放電的電極接地時，正半周放電量大而次數少，負半周放電次數多而放電量小。如果電極系統相反，則放電圖形也相反。
3) 電暈放電
電暈放電通常發生在高壓導體周圍完全是氣體的情況下。由于氣體中的分子自由移動，放電產生的帶電質點不會固定在空間某一位置上。對于針-板電極系統，針尖附近場強zui高而發生放電，由于負極性時容易發射電子，同時正離子撞擊陰極發生二次電子發射，使得放電在負極性時zui先出現。當外加電壓較低時，電暈放電脈沖出現在外加電壓負半周90°相位附近，并幾乎對稱于90°;當電壓升高時，正半周會出現少量幅值大而數量少的放電脈沖。
以上是三種zui基本的局部放電形式。此外，絕緣體中存在水珠、導電雜質、電氣設備內部存在懸浮電位體也會引起局部放電;液體絕緣內部也可能出現固體表面局部放電和電暈放電。
信息整理：多通道局部放電檢測儀廠家揚州拓普電氣科技有限公司
