拓普電氣獨特技術TPZJD系列高效大功率高壓直流電源應用領域
高壓直流電源應用領域
高壓逆變器測試、高壓電容充電、高能電子注入、電子加速器供電、電子束熔煉、電子束焊機供電、電子槍供電、靜電除塵、等離子體、雷達發射機供電、氣體高壓輝光放電、電子管（速調管）供電；企業單位、高校院所、國防科研、材料合成等各種需要高壓大功率電源供電領域。
高壓直流電源性能特點
1、體積小、重量輕、效率高、質量可靠、性能穩定。
2、輸入輸出隔離，電源操作更安全。
3、具有恒壓、恒流輸出模式；輸出電壓、輸出電流全量程可調。
4、具有輸入多級濾波電路，降低對電網諧波干擾。
5、雙閉環控制電路，響應速度快，輸出穩定。
6、采用多重短路保護電路，確保高壓電源在輸出頻繁短路狀態下的可靠性。
7、采用全橋移相軟開關技術，整機效率高于90%。
8、具有RS485通訊接口，采用MODBUS-RTU通訊協議。
9、具有外部模擬接口，可實現外部檢測電源狀態，控制電源輸出。
10、冗余技術: AIYS大功率高壓電源系統在配置冗余機器設備的狀況下可以隨時任意切斷任何一臺或一組單機而不影響整個電源系統的穩定運行，這種技術的應用提升了某些不能斷電的系統穩定性。
11、保護方式：過壓保護、過流保護、過溫保護、缺相保護、短路保護、 過載保護，輸入欠壓過壓保護
獨特技術高壓直流電源
1、多重防打火短路保護確保機器可靠性
1）電源具有電流上沖抑制電路，有效抑制高壓輸出短路瞬間所產生的幾千安培電流上沖。
2）高壓輸出短路瞬間會通過地線產生瞬時高壓干擾并反饋到電網上，電源特有的放電保護電路保證其他設備和電源自身不損壞或受到干擾。
3）電源短路會引起回路中電流的突變，靈敏的電流檢測電路檢測到電流超過保護設定值時10微秒之內啟動限流限功率控制電路，確保輸出電流控制在設定值之內。
4）電源短路會引起高壓電壓跌落，電壓跌落閃落檢測電路第一時間檢測出負載的打火短路狀況，及時啟動保護電路。
2、高壓低壓分離設計
為了zui大限度的保護使用者的人身安全，電源將控制級低壓部分和輸出級高壓部分分兩個機箱設計，使用者調節電源部分為低壓柜（zui高電壓zui高不超過400V），高壓部分完全密封在高壓機殼里，同時機器外殼接地，從而將高壓部分和操作者完全隔離。
3、核心器件可靠性保障
電源功率核心器件采用英飛凌（Infineon）IGBT模塊，美高森美（Microsemi）整流模塊，模塊經過市場各行業的廣泛應用，運行穩定性高、通用性好、可靠性能夠得到保障。

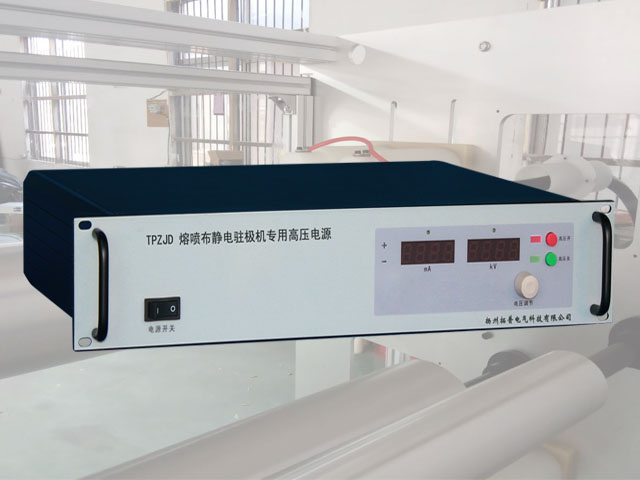

拓普電氣高壓直流電源簡要說明
TPZJD系列高壓直流電源是一種靜電應用設備，作用是一種材料帶電，吸附到另一種材料表面，用于定位、固定、吸附等作用，主要應用于紡織行業無紡布靜電駐極、印刷、塑料加工的輸送定位、吸附壓邊工藝以及地板、玻璃、不銹鋼塑料板的自動貼膜工藝，廣泛工作在無紡布、噴漆、植絨、分選和生物工程領域。
作用原理
該高壓直流電源是由靜電發射器和高壓電源組成。高壓電源提供靜電發射器負（或正）高壓，使靜電發射器發射負壓靜電（或正壓靜電），然后使物體或工件帶上電荷進行工藝操作。電壓越高有效范圍越大。
產品特點
1、該高壓直流電源的電壓輸出可以受到外輸入信號的控制。輸入信號可以是繼電器的一個觸點，也可以是腳踏開關的觸點，還可以接光電開關控制。
2、該高壓直流電源工作性能穩定，工作電壓連續可調，安裝簡單方便。
技術參數
使用電壓：AC220V50Hz/60Hz
操作溫度：0-50℃
輸出電壓：0-60Kv
輸出電流：20mA
靜電產生棒長度：800mm(可定做)
信息整理：直流高壓電源生產廠家揚州拓普電氣科技有限公司
高壓逆變器測試、高壓電容充電、高能電子注入、電子加速器供電、電子束熔煉、電子束焊機供電、電子槍供電、靜電除塵、等離子體、雷達發射機供電、氣體高壓輝光放電、電子管（速調管）供電；企業單位、高校院所、國防科研、材料合成等各種需要高壓大功率電源供電領域。
高壓直流電源性能特點
1、體積小、重量輕、效率高、質量可靠、性能穩定。
2、輸入輸出隔離，電源操作更安全。
3、具有恒壓、恒流輸出模式；輸出電壓、輸出電流全量程可調。
4、具有輸入多級濾波電路，降低對電網諧波干擾。
5、雙閉環控制電路，響應速度快，輸出穩定。
6、采用多重短路保護電路，確保高壓電源在輸出頻繁短路狀態下的可靠性。
7、采用全橋移相軟開關技術，整機效率高于90%。
8、具有RS485通訊接口，采用MODBUS-RTU通訊協議。
9、具有外部模擬接口，可實現外部檢測電源狀態，控制電源輸出。
10、冗余技術: AIYS大功率高壓電源系統在配置冗余機器設備的狀況下可以隨時任意切斷任何一臺或一組單機而不影響整個電源系統的穩定運行，這種技術的應用提升了某些不能斷電的系統穩定性。
11、保護方式：過壓保護、過流保護、過溫保護、缺相保護、短路保護、 過載保護，輸入欠壓過壓保護
獨特技術高壓直流電源
1、多重防打火短路保護確保機器可靠性
1）電源具有電流上沖抑制電路，有效抑制高壓輸出短路瞬間所產生的幾千安培電流上沖。
2）高壓輸出短路瞬間會通過地線產生瞬時高壓干擾并反饋到電網上，電源特有的放電保護電路保證其他設備和電源自身不損壞或受到干擾。
3）電源短路會引起回路中電流的突變，靈敏的電流檢測電路檢測到電流超過保護設定值時10微秒之內啟動限流限功率控制電路，確保輸出電流控制在設定值之內。
4）電源短路會引起高壓電壓跌落，電壓跌落閃落檢測電路第一時間檢測出負載的打火短路狀況，及時啟動保護電路。
2、高壓低壓分離設計
為了zui大限度的保護使用者的人身安全，電源將控制級低壓部分和輸出級高壓部分分兩個機箱設計，使用者調節電源部分為低壓柜（zui高電壓zui高不超過400V），高壓部分完全密封在高壓機殼里，同時機器外殼接地，從而將高壓部分和操作者完全隔離。
3、核心器件可靠性保障
電源功率核心器件采用英飛凌（Infineon）IGBT模塊，美高森美（Microsemi）整流模塊，模塊經過市場各行業的廣泛應用，運行穩定性高、通用性好、可靠性能夠得到保障。
拓普電氣高壓直流電源簡要說明
TPZJD系列高壓直流電源是一種靜電應用設備，作用是一種材料帶電，吸附到另一種材料表面，用于定位、固定、吸附等作用，主要應用于紡織行業無紡布靜電駐極、印刷、塑料加工的輸送定位、吸附壓邊工藝以及地板、玻璃、不銹鋼塑料板的自動貼膜工藝，廣泛工作在無紡布、噴漆、植絨、分選和生物工程領域。
作用原理
該高壓直流電源是由靜電發射器和高壓電源組成。高壓電源提供靜電發射器負（或正）高壓，使靜電發射器發射負壓靜電（或正壓靜電），然后使物體或工件帶上電荷進行工藝操作。電壓越高有效范圍越大。
產品特點
1、該高壓直流電源的電壓輸出可以受到外輸入信號的控制。輸入信號可以是繼電器的一個觸點，也可以是腳踏開關的觸點，還可以接光電開關控制。
2、該高壓直流電源工作性能穩定，工作電壓連續可調，安裝簡單方便。
技術參數
使用電壓：AC220V50Hz/60Hz
操作溫度：0-50℃
輸出電壓：0-60Kv
輸出電流：20mA
靜電產生棒長度：800mm(可定做)
信息整理：直流高壓電源生產廠家揚州拓普電氣科技有限公司
