10千伏配電變壓器直流電阻合格值以及測量結果判斷標準
變壓器功率不同，導線線徑就不同，直流電阻也不同，那么粗的銅線電阻非常小，普通表測不出來。變壓器直流電阻不能判斷線圈是否存在（匝間短路）。只要三組線圈相通，初次級絕緣良好，就認為可以使用。
對于1600kVA及以上的變壓器來講，各相繞組電阻間的差別應該小于等于2%，無中性點引出時的繞組,線間差別應該小于等于三相平均值的1%。上述判斷結果應該換算到同-溫度下進行比較,同時也應該校正引線的影響。由公式
R2=R1x (T+t2)/ (T+t1)， 可以將不同溫度下的電阻值換算到相同溫度下電阻值。
其公式中，R1和R2分別為溫度在t1和t2時的電阻值。T為計算常數,當導線為鋁線時，T取值為225，當導線為銅線時， T取值235。
測量變壓器的直流電阻可以發現試驗中存在很多問題,，主要問題及日常防護措施有以下幾種。
1 ）不同引線的電阻不一樣引起的變壓器直流電阻不平衡率超標。
主要原因：
變壓器的每個繞組不一樣，其中的引線長度也不同，每個不一樣的繞組都有不同的直流電阻值，這樣就會給電阻的不平衡率造成影響，引起電阻不平衡率超標。
防護措施：
(a )要將中性點的引線焊接在適當?shù)牡胤?。將銅排或者鋁排連接在三相末端，三相電阻之間的平衡點需要用儀器來尋找。將中性引線焊接在這個位置上。
(b)在中間相套上Z大電阻值的線圈,用以減少中間相引線短所造成的影響。
2）連接有空隙導致的變壓器直流電阻不平衡率超標。
主要原因：
根據實踐可以得知，引線與套管導桿之間或者與分接開關沒有緊密聯系在一起也會影響電阻值的變化，造成超標。
防護措施：
( a)在變壓器日常運行過程中,采用氣相色譜儀綜合分析結果,對于出現不合格的部位進行及時處理。
( b )將安裝與檢修的質量進行提高,嚴格檢查各連接部位是否連接妥當。
( c)導線規格不同也會影響直流電阻的不平衡率超標。
主要原因：
研究事實表明，一些導線的銅、鋁含量不能達到國標，導致一些變壓器的直流電阻的電阻值偏差較大。即使所有導線符合規定，但是對于不同尺寸的導線的橫切面也會對電阻值的偏差有影響。
防護措施：
(a)將入庫線材的質量進行嚴格檢驗,避免劣質導線入庫,減少直流電阻的不平衡率。
(b )將標稱截面改成導線的最小界面,然后進行電阻值測量,與標稱截面所測量出的電阻值進行對比,將偏差范圍縮
小到一半,這樣可以很好地降低電阻值不平衡率。
 3 )繞組不結實導致的電阻的不平衡率超標。
主要原因：
一個變壓器的繞組不結實或者出現斷股情況，會對變壓器的電流造成直接影響，直接作用于直流電阻會影響直流電阻的不平衡率。
防護措施：
( a)通過氣相色譜儀進行全面綜合測量判斷結果。
( b)遇到變壓器短路時,要對變壓器的直流電阻進行測量，及時檢修出現的繞組不結實或者斷股情況。
4）測量變壓器的直流電阻數值不穩定的故障查找及處理措施
故障原因1 ：儀器及測量弓|線存在問題。
處理措施：
(a )在測量變壓器的電阻值之前，要保證測量引線完好無損，同時需要處理好接頭的氧化層。
(b)將雙臂電橋打開,，觀察電池工作是否正常，對于比較陳舊的雙臂電橋，可以更換新的測量儀器來替換。
故障原因2：在試驗過程中，穩定時間太長。
處理措施：
( a )縮短穩定時間可以采用新型的電阻測試儀器。
( b )可以采取在充電時用高壓充電,在測量時用低壓進行測量的方法。
變壓器直流電阻試驗是一項十分重要的試驗項目， 試驗過程中得出的數據結果可以直接判斷一個變壓器的質量好壞。然而影響變壓器的直流電阻測量值的因素有很多，要求我們一步步探索挖掘深層原因，以達到更準確的測量數據。

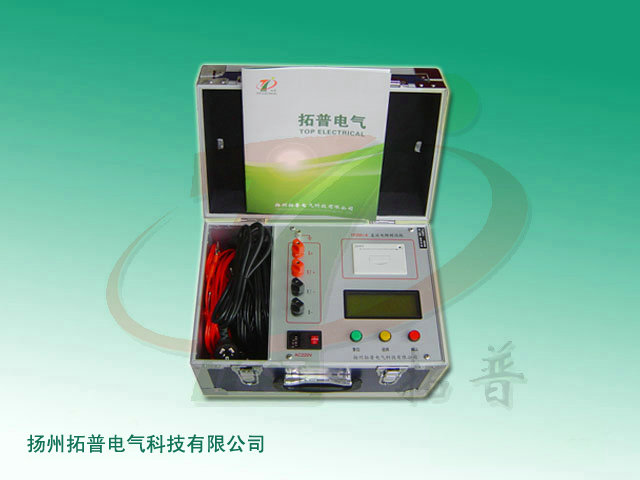

信息整理：直流電阻測試儀生產廠家揚州拓普電氣科技有限公司
