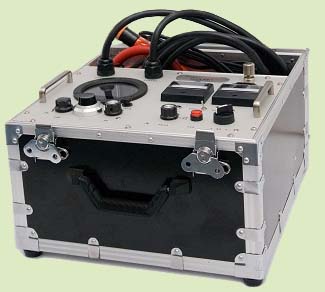

電纜故障定位電橋_TPGZD-400B_圖文資料
電纜故障定位電橋_TPGZD-400B_圖文資料！
設備用途
基于MURRAY電橋原理而設計，適用于敷設后各種電線電纜的擊穿點（低阻、高阻及閃絡型擊穿）及沒有擊穿但絕緣電阻偏低點的定位。當然，也可用于電纜廠內各種線纜的缺陷點定位。TPGZD-400A相比， 增加了“高壓合”、“按下接入電橋”按鈕、電流不穩定及干擾指示等相關功能，以防止某些誤操作造成儀器的損壞。
產品特點
設備采用開關電源構成高壓恒流源，空載電壓15kV，短路電流30mA，體積小，重量輕。
采用高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置于高電位。電纜通過編織屏蔽層可靠接地，面板上操作鈕處于地電位，通過絕緣桿操作電橋。
面板上的操作鈕處于地電位，通過絕緣桿操作電橋。
特別設計的雙芯高壓橡皮測量電纜，銅網編織屏蔽層可靠接地, 使用安全。四端電阻測量法避免了引線電阻引入的誤差。
高壓恒流源和電橋集成在一個便攜式鋁合金箱內。設備電壓高、重量輕、操作方便。
與波反射法相比，電橋平衡法沒有盲區，特別適用于判斷短電纜及靠近端頭的擊穿點、波特性不好的故障點等，操作容易。
產品功能
直流耐壓試驗：TPGZD-400B可輸出0－15kV直流電壓，可用于電纜直流耐壓試驗。
燒穿故障點：燒穿及降低高阻及閃絡型故障點的電阻。
故障預定位：利用電橋原理進行預定位，四端電阻測量法避免了引線電阻引入的誤差。
技術指標
直流輸出 兩檔：0-5kV，0-15kV
短路電流 30mA
定位比例精度 ±（0.2%L+1）m
工作電源 工頻220V±15％
信息整理：揚州拓普電氣科技有限公司
設備用途
基于MURRAY電橋原理而設計，適用于敷設后各種電線電纜的擊穿點（低阻、高阻及閃絡型擊穿）及沒有擊穿但絕緣電阻偏低點的定位。當然，也可用于電纜廠內各種線纜的缺陷點定位。TPGZD-400A相比， 增加了“高壓合”、“按下接入電橋”按鈕、電流不穩定及干擾指示等相關功能，以防止某些誤操作造成儀器的損壞。
產品特點
設備采用開關電源構成高壓恒流源，空載電壓15kV，短路電流30mA，體積小，重量輕。
采用高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置于高電位。電纜通過編織屏蔽層可靠接地，面板上操作鈕處于地電位，通過絕緣桿操作電橋。
面板上的操作鈕處于地電位，通過絕緣桿操作電橋。
特別設計的雙芯高壓橡皮測量電纜，銅網編織屏蔽層可靠接地, 使用安全。四端電阻測量法避免了引線電阻引入的誤差。
高壓恒流源和電橋集成在一個便攜式鋁合金箱內。設備電壓高、重量輕、操作方便。
與波反射法相比，電橋平衡法沒有盲區，特別適用于判斷短電纜及靠近端頭的擊穿點、波特性不好的故障點等，操作容易。
產品功能
直流耐壓試驗：TPGZD-400B可輸出0－15kV直流電壓，可用于電纜直流耐壓試驗。
燒穿故障點：燒穿及降低高阻及閃絡型故障點的電阻。
故障預定位：利用電橋原理進行預定位，四端電阻測量法避免了引線電阻引入的誤差。
技術指標
直流輸出 兩檔：0-5kV，0-15kV
短路電流 30mA
定位比例精度 ±（0.2%L+1）m
工作電源 工頻220V±15％
信息整理：揚州拓普電氣科技有限公司
