變壓器鐵芯接地電流異常原因以及判別方法
變壓器鐵芯產生多點接地故障的原因
1）鐵芯與外殼相連。鐵心松動位移、金屬構件遺留在鐵芯下部（螺絲帽、潛油泵軸承研磨掉的金屬粉末及金屬絲等）等原因均可造成鐵芯與外殼相連，形成鐵芯多點接地故障，造成鐵芯接地電流異常。
2）鐵芯與夾件相連。鐵芯片翹曲、金屬異物、雜質等原因均可造成鐵芯與夾件直接或間接短路，形成鐵芯多點接地故障，造成鐵芯接地電流異常。
變壓器鐵芯接地電流異常判別方法
1）接地電流測試法。變壓器鐵芯通過接地引下線單點接地，接地電流為毫安級別。鐵芯多點接地時，流過接地引下線的電流急劇增大，該電流的大小取決于故障點與正常接地點兩者間的相對位置，即短路匝所包含磁鏈多少,大的電流可達數百安培。常用方法利用鉗形電流表測量變壓器鐵芯接地引下線上電流數值，判斷變壓器是否存在多點接地問題。
2）色譜分析法。變壓器鐵芯存在多點接地時，變壓器會呈現高溫過熱或中溫過熱現象。對變壓器進行變壓器油中的特征氣體含量氣相色譜分析，表現為總烴含量超過注意值（150L/L），其中乙烯（C2H4）和甲烷（CH4）占較大比重，乙炔值含量低或沒有變化，色譜三比值通常為“022”、“021”的現象。
3）絕緣電阻測試法。測量絕緣電阻是一種簡單可行檢測鐵芯是否存在多點接地的方法，檢測時需先斷開接地引下線，分別測量鐵芯、夾件對地的絕緣電阻來判斷鐵芯、夾件是否存在多點接地故障。測量鐵芯對夾件的絕緣電阻值來判斷兩者是否存在搭接的情況。該方法無法檢測到變壓器鐵芯片間短路檢測。

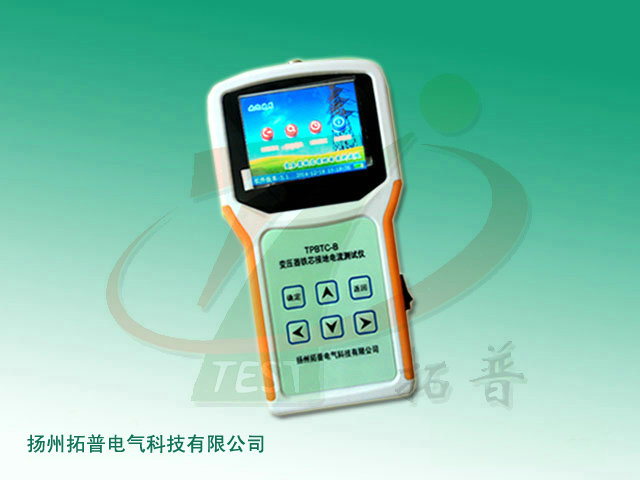

【小貼士】TPBTC-B 變壓器鐵芯接地電流測試儀簡介
電力變壓器是電力系統中重要的電氣設備，運行中一旦出現故障，將會對電力系統造成嚴重的后果。正常運行的變壓器鐵芯是單點接地的，如有兩點或兩點以上同時接地，則鐵芯與大地之間將形成電流回路，電流可達幾十安培，將會造成鐵芯局部過熱甚至燒毀。廣泛適用于變電站、發電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試。
功能特點
1、采用鉗形電流互感器，方便現場操作；
2、抗干擾能力強，確保數據準確可靠；
3、配合高速微處理器，實時顯示測量數據及波形；
4、運用FFT變換、數字濾波等算法進行數據處理；
5、具有泄漏電流超限報警功能，報警電流可設置；
6、采用3.5英寸320×240真彩液晶顯示屏，Windows菜單操作提示；
7、內置大容量非易失性存儲器，可存儲200組測量數據；
8、內置高精度實時時鐘功能：可進行日期及時間校準；
9、內置1500mA可充電鋰電池，待機時間2～3小時，方便現場使用。
技術指標
1、測量范圍 電流：0～10A
頻率：20～200Hz
2、分 辨 率 0.0001
3、測量精度 ±(1%讀數+2字)
信息整理：揚州拓普電氣科技有限公司
1）鐵芯與外殼相連。鐵心松動位移、金屬構件遺留在鐵芯下部（螺絲帽、潛油泵軸承研磨掉的金屬粉末及金屬絲等）等原因均可造成鐵芯與外殼相連，形成鐵芯多點接地故障，造成鐵芯接地電流異常。
2）鐵芯與夾件相連。鐵芯片翹曲、金屬異物、雜質等原因均可造成鐵芯與夾件直接或間接短路，形成鐵芯多點接地故障，造成鐵芯接地電流異常。
變壓器鐵芯接地電流異常判別方法
1）接地電流測試法。變壓器鐵芯通過接地引下線單點接地，接地電流為毫安級別。鐵芯多點接地時，流過接地引下線的電流急劇增大，該電流的大小取決于故障點與正常接地點兩者間的相對位置，即短路匝所包含磁鏈多少,大的電流可達數百安培。常用方法利用鉗形電流表測量變壓器鐵芯接地引下線上電流數值，判斷變壓器是否存在多點接地問題。
2）色譜分析法。變壓器鐵芯存在多點接地時，變壓器會呈現高溫過熱或中溫過熱現象。對變壓器進行變壓器油中的特征氣體含量氣相色譜分析，表現為總烴含量超過注意值（150L/L），其中乙烯（C2H4）和甲烷（CH4）占較大比重，乙炔值含量低或沒有變化，色譜三比值通常為“022”、“021”的現象。
3）絕緣電阻測試法。測量絕緣電阻是一種簡單可行檢測鐵芯是否存在多點接地的方法，檢測時需先斷開接地引下線，分別測量鐵芯、夾件對地的絕緣電阻來判斷鐵芯、夾件是否存在多點接地故障。測量鐵芯對夾件的絕緣電阻值來判斷兩者是否存在搭接的情況。該方法無法檢測到變壓器鐵芯片間短路檢測。
【小貼士】TPBTC-B 變壓器鐵芯接地電流測試儀簡介
電力變壓器是電力系統中重要的電氣設備，運行中一旦出現故障，將會對電力系統造成嚴重的后果。正常運行的變壓器鐵芯是單點接地的，如有兩點或兩點以上同時接地，則鐵芯與大地之間將形成電流回路，電流可達幾十安培，將會造成鐵芯局部過熱甚至燒毀。廣泛適用于變電站、發電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試。
功能特點
1、采用鉗形電流互感器，方便現場操作；
2、抗干擾能力強，確保數據準確可靠；
3、配合高速微處理器，實時顯示測量數據及波形；
4、運用FFT變換、數字濾波等算法進行數據處理；
5、具有泄漏電流超限報警功能，報警電流可設置；
6、采用3.5英寸320×240真彩液晶顯示屏，Windows菜單操作提示；
7、內置大容量非易失性存儲器，可存儲200組測量數據；
8、內置高精度實時時鐘功能：可進行日期及時間校準；
9、內置1500mA可充電鋰電池，待機時間2～3小時，方便現場使用。
技術指標
1、測量范圍 電流：0～10A
頻率：20～200Hz
2、分 辨 率 0.0001
3、測量精度 ±(1%讀數+2字)
信息整理：揚州拓普電氣科技有限公司
