拓普品牌_TPJBC-05_單相繼電保護測試儀_功能特點_技術指標

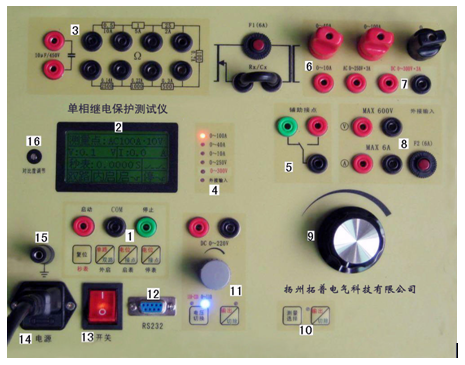

TPJBC-05型單相繼電保護測試儀是一款性能優良的輕便型現場試驗設備；其采用鋁合金機箱，PC面板，外形美觀；內有ARM芯片控制，液晶屏顯示電壓電流秒表的單相繼電保護試驗裝置；能輸出一路全隔離，可調交直流電壓，交直流電流；和一路可調直流電壓，輸出回路帶有雙重過載保護，具有輸出容量大，體積小，重量輕，可靠性高等特點。該儀器適用于多種繼電器的現場校驗和特性試驗。
功能特點
1、一路全隔離可調直流電壓輸出，短路、過載、超量程自動保護。
2、大的輸出電流：0～150A。
3、配有液晶屏數字式交直流伏安表，可顯示交直流電壓電流值，秒表，電位、接點狀態。
4、內部電秒表，可用帶電接點工作，電位最高250V，雙路測量。
5、采用輕型化設計，體積小、重量輕、功能完善。
技術指標
1、額定輸入電源：AC：220V±10%、1000VA、50Hz
2、AC輸出
|
范圍（A）
|
空載電壓V
|
滿載電壓V
|
滿載電流A
|
|
0～10
|
90
|
80
|
10
|
|
0～40
|
25
|
22
|
40
|
|
0～100
|
10
|
8
|
100
|
|
0～100
|
10
|
|
150
|
|
0～250（AC）
|
250
|
240
|
3
|
|
0～300（DC）
|
320
|
250
|
3
|
3、DC輔助輸出
|
范圍V
|
電壓V
|
電流A
|
|
0～110
|
120
|
0.5
|
|
110～220
|
220
|
0.5
|
4、秒表
量程：0.0000～999999S 分辨率：0.1mS 精度：±5個字
帶接點和電位輸入，輸入電壓：DC 250V
5、電流表
量程：內部：0.000～150.0A 外部：0.000～6.000A（AC或DC）
精度：0.5%±3個字
測量方式：AC：真均方根值 DC：平均值
6、電壓表
量程：0.0～600.0V（AC或DC） 精度：0.5%±3個字
測量方式：AC：真均方根值 DC：平均值
7、電阻和電容器
電阻：0.5Ω～2.5kΩ 電容器：10μF，電壓AC 450V
8、分/合輔助接點
電流：1A 電壓：AC250V或DC120V
9、使用環境：溫度-10～40℃，相對濕度小于80%
信息整理：揚州拓普電氣科技有限公司
信息整理：揚州拓普電氣科技有限公司
