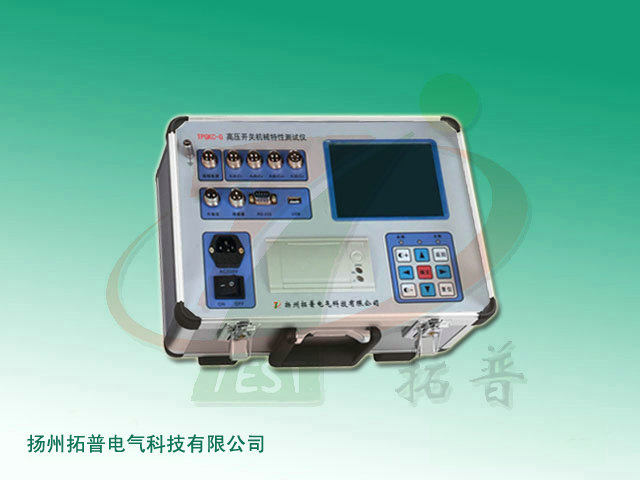

開關特性測試儀_TP_JYK-II_技術資料
智能開關測試儀能完成以下測試：三相不同期、同相不同期、合(分)閘時間、彈跳時間、平均速度、大的速度、剛合(分)、速度(自定義)、動觸頭行程、動觸頭超程、反彈幅值、自動重合閘試驗、電流曲線、行程時間曲線、重合閘曲線、自動低電壓實驗等。
功能特點
● 時間測量通道為3～12個通道，均為獨立的，可計量各種斷路器合／分閘時間、彈跳、不同期等時間參數
● 速度測量通道可根據需求自行設定，通過安裝的位移傳感器可測量動觸頭的行程、超程，并根據現場自行設定速度定義，進而計算出剛合(分)速度、反彈等運動參數
● 儀器配備的傳感器可以是直線位移的，也可以是旋轉角速度的，適用不同結構型式的操作機構應用要求
● 儀器采用大屏幕液晶顯示，全中文提示，并內裝高速熱敏打印機，可方便地瀏覽或打印測量結果和圖形
● 可單獨應用來完成所有測試，也可與計算機斷路器測試分析軟件組成功能強大的斷路器自動測試、分析和信息管理系統
技術參數
信息整理：揚州拓普電氣科技有限公司
功能特點
● 時間測量通道為3～12個通道，均為獨立的，可計量各種斷路器合／分閘時間、彈跳、不同期等時間參數
● 速度測量通道可根據需求自行設定，通過安裝的位移傳感器可測量動觸頭的行程、超程，并根據現場自行設定速度定義，進而計算出剛合(分)速度、反彈等運動參數
● 儀器配備的傳感器可以是直線位移的，也可以是旋轉角速度的，適用不同結構型式的操作機構應用要求
● 儀器采用大屏幕液晶顯示，全中文提示，并內裝高速熱敏打印機，可方便地瀏覽或打印測量結果和圖形
● 可單獨應用來完成所有測試，也可與計算機斷路器測試分析軟件組成功能強大的斷路器自動測試、分析和信息管理系統
技術參數
|
試項目
|
范圍
|
分辨率
|
準確度
|
|
時間測量
|
內同步：6.5s
外同步：1s~ |
0.1mm
|
0.05%讀數
Read±0.1ms |
|
電流測量
|
0～15A
|
25mA
|
±100mA
|
|
行程測量
|
0～900mm
|
0.1mm
|
0.01%
|
|
速度
|
0～20m/s
|
0.01m/s
|
±0.01m/s
|
|
采樣頻率
|
100kHz
|
||
|
觸點時間測量
|
12路
|
||
|
工作電源
|
AC220V±10%,50Hz±1Hz
|
||
|
工作溫度
|
-20℃～40℃
|
||
|
相對濕度
|
≤80%RH,無結露
|
||
信息整理：揚州拓普電氣科技有限公司
