- 高壓開關機械特性測試儀
){kind=small}
產品簡介
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

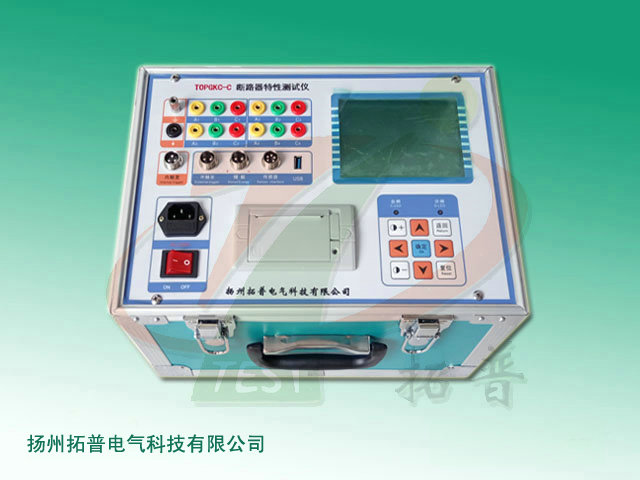

TPGKC-C 斷路器特性測試儀以電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T 846.3-2004高壓開關綜合測試儀為設計依據，該儀器為各類斷路器進行動態分析提供了方便，可檢測SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等。內置快速微型打印機，可打印試驗數據及圖譜。
功能特點
1、產品性能
（1）時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
（2）重合閘：每斷口的合－分，分－合，分－合－分；金短時間、無電流間隔時間值。
（3）彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值。
（4）速度：剛分、剛合速度，zui大速度，時間－行程特性曲線。
（5）行程：總行程，開距，超程，過沖行程，反彈幅值。
（6）電流：分、合閘線圈的分、合閘電流值、電流波形圖。
（7）動作電壓：機內提供DC0～270V/20A數字可調斷路器動作電源，自動完成斷路器的高低壓動作試驗，測量打印斷路器的動作電壓值。
2、產品特點
（1）儀器適用于國內外生產的常用型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等。
（2）傳感器：直線行程傳感器、旋轉測速傳感器安裝方便，簡捷。
（3）觸發方式：內觸發、外觸發、傳感器觸發和手動觸發。手動觸發可以對手動分合的斷路器（無分合閘線圈）進行特性試驗，如電桿柱上的手動分合開關。傳感器觸發主要用于開關廠等特殊要求的地方。
（4）儲能輸出：儀器可提供直流可調儲能電源，一次性接好線后無須倒線就可以隨時控制電機儲能。
（5）主機大屏幕、寬溫帶背光液晶，對比度電子調節。完善的全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜。
（6）主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間；USB接口用于數據轉移和程序升級。
（7）儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。內置快速微型打印機，打印試驗數據及圖譜。
技術指標
1、使用環境
輸入電源：AC 220V±10%、50Hz±10% 大氣壓力：86～106kpa
環境溫度：-20～45℃ 環境濕度：≤80%RH
2、安全性能
絕緣電阻：＞2.0MΩ
介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。
3、基本參數
（1）時間：量程：0～4000.0ms 分辨率：0.1ms 誤差：≤0.1%rdg±0.1
（2）速度：量程：0～20.00m/s 分辨率：0.01m/s 誤差：≤1%rdg±0.01
（3）行程：真空斷路器：量程：50.0mm 分辨率：0.1mm 誤差：≤1%rdg±0.1
SF6斷路器：量程：300.0mm 分辨率：0.1mm 誤差：≤1%rdg±0.1
少油斷路器：量程：800.0mm 分辨率：0.1mm 誤差：≤1%rdg±0.1
4、線圈電流：量程：20.00A 分辨率：0.01A
5、輸出電源：DC0～270V數字可調/20A 分辨率：1V 誤差：≤1%rdg
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
