產品簡介

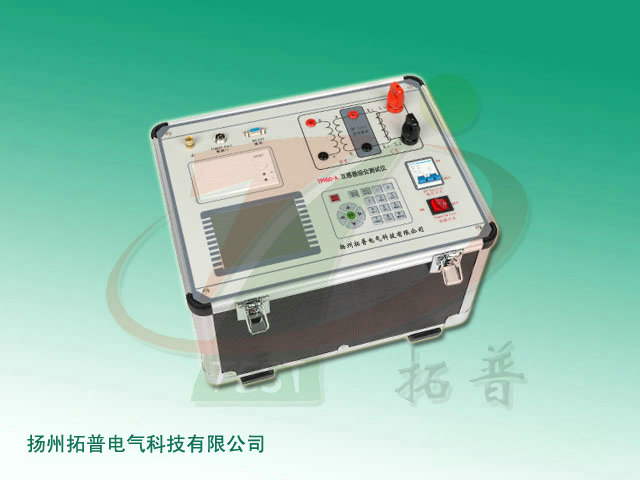

TPHGC-A 互感器特性綜合測試儀是拓普電氣專門為試驗互感器伏安特性、變比測試及極性判別而設計，是一臺多功能試驗儀器。本儀器采用高效低耗優質材料和特殊繞注的升壓器，單片機微處理器進行數據采集、分析和存儲，內置微型打印機，可打印測試數據和曲線，測量CT變比時，可自動計算出變比值。一人操作即可完成全部測試工作。該互感器綜合特性測試儀具有重量輕、操作方便等特點。
功能特點
1、該互感器特性綜合測試儀功能全面，可測試CT/PT伏安特性、變比和極性、10%的誤差曲線、角差、比差。
2、僅需設定測試電壓、電流和步長，裝置將自動升壓并能自動將伏安特性測試曲線描繪出來，省去手動調壓、人工記錄、描曲線等煩瑣勞動?？旖荨⒑唵?、方便。
3、可外接升壓器擴展輸出電壓范圍。
4、伏安特性試驗單機輸出電壓0～2500V、電流0～20A；采用外接升壓器輸出電壓0～4000V、電流0～1.5A，可做500kV等級1A的互感器伏安特性試驗。
5、220V單電源輸入，避免了使用380V時的危險。
6、大屏幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型打印機，可方便打印測試數據。
7、采用數字鍵盤，方便數字輸入。
8、帶有大容量存儲器，可存儲100組測試數據，掉電不丟失。
9、RS232通信接口，可連接電腦進行試驗，測試數據也可上傳至電腦編輯保存。
技術參數
1、內置升壓器
（1）輸出范圍：0～2500V（220V電源）、0～20A
（2）伏安特性測試參考負載能力：1A/2500V、2A/1500V、5A/600V、10A/220V、20A/30V
（3）測量準確度：在二次側電壓≥50V，二次側電流≥200mA時：伏安特性準確度：0.5級、變比測量準確度：0.5級
2、外置升壓器
（1）輸出范圍：0～4000V/1A
（2）伏安特性測試參考負載能力：1A/4000V
（3）測量準確度：在二次側電壓≥50V，二次側電流≥200mA時：伏安特性準確度：0.5級、變比測量準確度：0.5級
3、內置升流器
（1）輸出范圍：0～600A
（2）伏安特性測試參考負載能力：800VA
（3）測量準確度：變比測量精度：＜1%
4、主機工作電源：AC 220V、50Hz/60Hz（±2Hz）
5、工作環境溫度：-10℃～+50℃
友情提醒：購置互感器試驗儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
