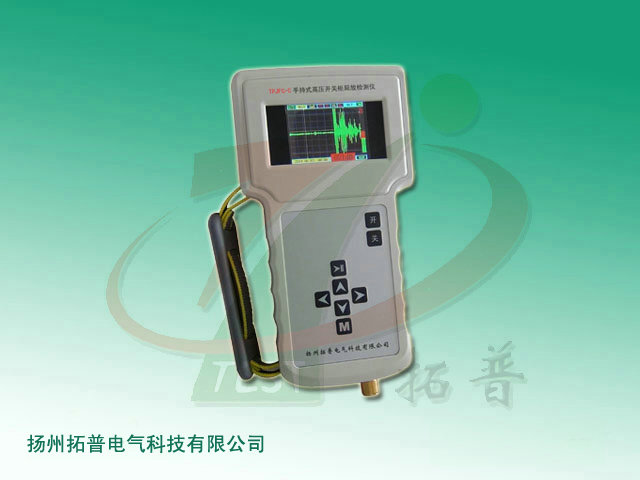

- 局部放電測試儀
){kind=small}
儀器簡介
當局部放電發生時，產生超聲波、熱、光、磁等物理現象，其中超聲波會以聲源為中心，以球面波形式向周圍傳播。該手持式高壓開關柜局部放電測試儀以接收局放產生超聲波的信號來判斷局部放電的存在和位置，并結合實時顯示的圖像和數據，快速診斷局部放電狀況。
TPJFC-C型手持式高壓開關柜局部放電檢測儀集成了暫態對地電壓、超聲波兩種檢測方式。該局放儀主要以檢測高壓開關柜的局部放電為主，操作方便，體積小，重量輕，便于攜帶。
功能特點
1、超聲、TEV局放波形與黃、綠、紅三段示值處于同一界面。
2、以dBmV為單位，采用暫態地電壓（TEV）和超聲波檢測局部放電的大小。
3、該手持式局部放電巡檢定位儀采用彩色液晶屏，顯示效果更直觀，更友好。
4、增設耳機監聽方式，在超聲波模式下，可通過耳機實現對局放信號的實時監聽。
5、顯示器可時時顯示波形，并可存儲有價值的波形，測試數據自動存儲，有利于測試記錄查閱以及測試數據后續分析。
6、信號放大倍數大、靈敏度高；信號接收范圍：有效距離15m。
7、強度適中的紅色激光描準，聚焦能力強，定位準確，安全可靠，簡單實用。
8、發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電。
9、該手持式局放測試儀主要以檢測高壓開關柜的局部放電為主。
10、使用方便，體積小，重量輕，便于攜帶。
技術指標
1、TEV性能參數
傳感器：電容性
測量范圍：-5～60dB，步長1dB
分辯率：1dB
2、超聲波測量參數
測量范圍：-11dB～68dB，步長1dB
分辯率：1dB
傳感器中心頻率：40kHz±1kHz
傳感器直徑：16mm
3、儀器硬件指標
指示器：彩色背光LCD
顯示分辨率：320×240
橫向靈敏度：50us/Div～2ms/Div
垂直靈敏度：4uv/Div～400uv/Div（超聲波）
400uv/Div～40mv/Div（TEV）
觸發模式：Auto，Norm，Sign
PC連接接口：USB連接
充電方式：專用充電器
數據存儲：支持SD卡存儲
操作時間：完全充電后每套可使用4至5小時
控制器：薄膜鍵盤
連接器：2.1mm 低壓直流充電器輸入
3.5mm立體聲耳機插座
外部超聲波傳感器輸入
耳機：8歐姆
4、工作環境
溫度：-10～45 ℃
濕度：0～90% RH無凝露
5、尺寸
尺寸：主機：245×132×45mm；拋物面直徑：275mm
重量：1kg（主機） 0.5kg（傳感器）
6、電池充電器
額定電壓：90～264V AC
頻率：47～63Hz
充電電壓：12V DC
充電電流：500mA
完全充電所需時間：5小時
7、外接拋物線超聲波傳感器參數
傳感器中心頻率：40kHz
傳感器直徑：16mm
拋物面反射器外直徑：275mm
拋物面反射器標準直徑：250mm
重量：0.6kg
工作溫度：-10～50 ℃
濕度：0～90%相對濕度，無凝露。
友情提醒：購置局部放電測試儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
